Hola ¿Qué tal? Espero que te encuentres excelente, yo me encuentro muy contento de que estés aquí, preparado para complementar tus conocimientos sobre sensores, hoy veremos un sensor que, a decir verdad, no es muy mencionado dentro del campo de la electrónica aplicada, pero es bastante importante en muchas aplicaciones y tiene características que sin duda te van a sorprender; si, hablo del SENSOR MAGNÉTICO.

Como ya es tradición cuando vemos un tema tan interesante como este, comenzaré a explicarte desde la propia definición sobre lo que es un sensor magnético, para que después se te haga más sencillo ir escalando conocimientos, hasta llegar a un ejemplo donde se esté aplicando este sensor y mencionar algunas aplicaciones en donde se encuentra este dispositivo.

Ya puedes ir dándote una idea de que el objetivo es que al llegar al final de este artículo, seas capaz de reconocer un sensor magnético y puedas trabajar en el con mucha confianza, pues los conocimientos teóricos y prácticos que estoy por compartirte te serán de mucha ayuda para ese fin.

¿Listo? ¿Lista? Sin más preámbulos, veamos qué es lo que nos cuenta este sensor.

¿Qué es el sensor magnético?

Definir al sensor magnético es sencillo, pues podemos hacerlo de la siguiente manera:

Un sensor magnético es un dispositivo que tiene la capacidad de detectar los campos magnéticos provocados por corrientes eléctricas o imanes.

Sencillo, ¿No crees? Y es que es así; el sensor magnético puede convertir las variaciones y la magnitud de un campo magnético en señales eléctricas. Otra forma de explicar al sensor magnético, es diciendo que es un dispositivo capaz de detectar los cambios y perturbaciones dentro de un campo magnético, como la dirección, el flujo y la fuerza.

Compra tu sensor magnético en línea

Existe una gran variedad de sensores magnéticos en cuanto a sus aplicaciones, te dejo algunas opciones que van, desde su aplicación con Arduino, hasta, productos terminado que puedes usar en tu hogar.

• Continuemos…

Campos magnéticos

Por si ya lo has olvidado, los campos magnéticos se producen gracias al flujo magnético en una fuente determinada; esta fuente puede ser desde un imán o una corriente eléctrica, hasta el propio planeta.

¿Cómo es posible este funcionamiento? Bueno, eso lo veremos un poco más adelante, pero puedo adelantarte que estos dispositivos poseen un chip que contiene un elemento de naturaleza resistiva para detectar los vectores magnéticos; este elemento resistivo esta acompañado de un imán para sesgar el vector magnético que se está detectando.

No te preocupes si ahora no lo entiendes muy bien, pues en un instante conoceremos mejor su funcionamiento.

Otro último detalle que debes de saber, es que existen varios tipos de sensores magnéticos, los cuales podrían parecer que tienen muchas similitudes, pero créeme que cada uno tienen características especiales. Igual, más adelante veremos con más detalle a esta diversidad.

Ahora que ya nos hemos presentado con el sensor magnético y sabemos de qué va, veamos cómo es su funcionamiento.

¿Cómo funciona el sensor magnético?

Como te decía anteriormente, el sensor magnético esta constituido por un chip que posee un elemento magneto resistivo que detecta un vector magnético, y a su vez también posee un imán que tiene como objetivo la polarización de este vector detectado.

¿Cómo se detectan los cambios de un campo magnético?

El chip que el sensor utiliza es capaz de detectar cambios dentro del vector magnético dependiendo del cambio de valor de la resistencia que posee el componente magneto resistivo. Prácticamente podemos decir que el movimiento que se ejerce dentro del chip del sensor es gracias a la polarización del vector magnético detectado.

Otro detalle final que debes conocer, es que si la fuente es un imán, el sensor puede ser sensible a un solo polo o a ambos polos del imán.

Podemos reducir todo esto simplemente diciendo que funcionan ante la presencia de un campo magnético, pero quería que conocieras más a fondo el principio de funcionamiento de este sensor.

No obstante, este principio de funcionamiento puede varias un poco para cada tipo de sensor magnético, los cuales veremos en el siguiente apartado.

Tipos de sensores magnéticos y sus características

En este apartado te daré una descripción detallada de cada uno de los tipos de sensores magnéticos típicos para que conozcas bien cada uno y tengas la capacidad de reconocerlos. Este conocimiento es muy importante, pues es parte fundamental del siguiente apartado, en donde hablaremos sobre cómo elegir un sensor magnético. Mientras tanto, veamos cuáles son los diferentes sensores magnéticos que existen.

➤ Bobinas

• Aunque parezca increíble, las bobinas son los sensores magnéticos más simples que existen, pues son capaces de detectar alteraciones en la densidad del flujo magnético.
• Lo anterior es comprobable, ya que, si acercamos un imán a una bobina, el flujo magnético en la bobina aumentará; además, se generará en la esta una corriente eléctrica y una fuerza electromotriz inducida con un flujo magnético que impedirá el aumento de la densidad del flujo magnético en la bobina.
• Si alejamos el imán de la bobina, pasa todo lo contrario: se reduce la densidad de flujo magnético en la bobina y la corriente y la fuerza electromotriz generarán un flujo magnético en la bobina para aumentar su densidad de flujo magnético.
• ¿Qué sucede si el imán no se mueve? Pues al no haber cambio en la densidad de flujo magnético, no se generarán en la bobina la corriente ni la fuerza electromotriz inducida.
• En casos anteriores, si se logra medir la dirección y la magnitud de la fuerza electromotriz, se puede detectar las alteraciones en la densidad de flujo magnético.
• Si planeas utilizar una bobina como sensor magnético, déjame decirte que la salida de voltaje y su magnitud depende directamente de la tasa de cambio de flujo magnético; debido a lo anterior dicho, es poco ideal si deseas detectar a un flujo magnético que cambia lentamente o a un imán que se encuentre en una posición fija.

➤ Interruptor Reed

• El interruptor Reed, Switch Reed o también conocido como interruptor de lengüeta, es un sensor que posee un par de láminas metálicas hechas de materiales ferromagnéticos; estas piezas de metal se extienden hacía los lados y se encuentran encerradas al vacío dentro de un tubo de vidrio.
• Este tubo de vidrio puede ser de unos 10mm de largo por unos 3mm de diámetro.
• Este sensor al estar e contacto con un campo magnético externo, las piezas metálicas se magnetizan, y al magnetizarse la parte interna de las lengüetas de metal que están superpuestas se magnetizan y se atraen entre si, entrando en contacto y encendiendo el interruptor.
• El campo magnético externo puede ser gracias a un imán permanente o gracias a una bobina.
• Algo más que debes saber, es que generalmente estos sensores se diseñan en función del tamaño del campo magnético con el que van a operar, haciéndolo un sensor que debe ser personalizado.
• Uno de los cambios típicos es la sensibilidad de sus contactos, los cuales pueden variar dependiendo de la aleación con la que se fabrican, alterando su coeficiente magnético y su rigidez.
• Una de sus mayores desventajas se encuentra precisamente en sus contactos, pues son bastante pequeños y delicados, lo que provoca que no se puedan manejar valores grandes de voltaje o de corriente; si se utilizan valores más allá de lo permitido, la chispa que se genera al atraerse las piezas metálicas en el interior del sensor afectará seriamente la vida útil del dispositivo.
• También debes tomar en cuenta que los valores de corriente excesivos tienen la capacidad de fundir los contactos y se pueden desmagnetizar debido al campo magnético.

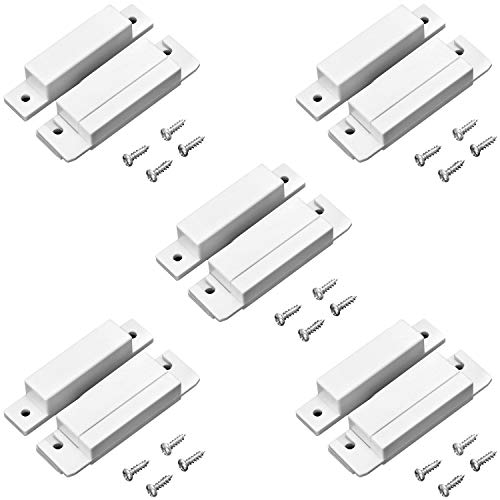

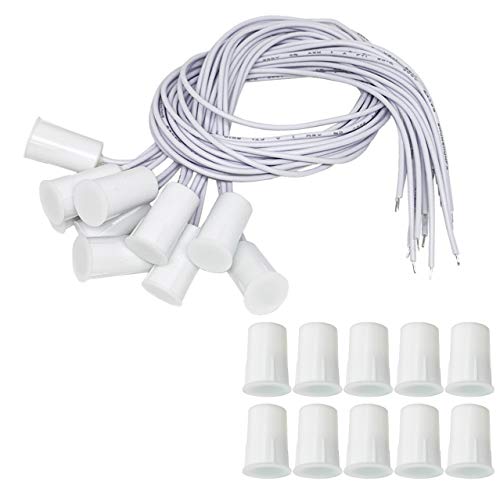

• Son usualmente utilizados en sensores de seguridad en puertas y ventanas para antirrobo.

➤ Sensor de efecto Hall

• Este tipo de sensores magnéticos se basan en el efecto Hall, en honor de Edwin Hall, quién descubrió que el magnetismo y la electricidad, si trabajan en conjunto, son capaces de movilizar objetos. Ahora este fenómeno se utiliza para transformar la información codificada magnéticamente en señales eléctricas.
• Antes de pasar de lleno a conocer este sensor magnético, primero debo responder una pregunta: ¿En que consiste el efecto Hall? Este efecto es un fenómeno físico que ocurre cuando se presenta un campo eléctrico por separación de cargas eléctricas en el interior de cualquier conductor que en su interior tenga en circulación un campo magnético. Este campo eléctrico toma el nombre de campo Hall, y tendrá componente perpendicular a la componente también perpendicular del campo magnético en circulación. Gracias a este fenómeno, el efecto Hall nos sirve para detectar un campo magnético.
• Gracias al efecto que te he platicado anteriormente, el sensor de efecto Hall se sirve de el para medir campos magnéticos o corrientes; además, tienen la capacidad de determinar la posición en la que se encuentra. Si tenemos una corriente fluyendo a través del sensor y lo acercamos a un campo magnético que fluye verticalmente respecto al sensor, este último va a producir una salida de voltaje que es proporcional al producto de la corriente y la fuerza del campo magnético con el que se está operando.
• Si en caso de que conozcamos el valor de la corriente, podemos calcular el valor de la fuerza del campo magnético. Algo parecido sucede si el campo magnético es creado por medio de una corriente eléctrica que circula en una bobina o en un conductor; si es así, podemos medir con el sensor el valor de la corriente que circula por dicha bobina o conductor.
• Un último caso que se puede dar es en el que conocemos la fuerza del campo magnético y la corriente eléctrica; en este caso, el sensor Hall lo podemos utilizar como un detector de metales.
• ¿Qué hay de la señal de salida? El voltaje de salida que producen los sensores Hall representa la densidad del campo que hay a su alrededor, y a este voltaje se le llama “voltaje Hall”. Todo esto se debe su construcción interna, pues tienen una pieza delgada semiconductora por la que circula una corriente eléctrica para generar un campo magnético.
• Para que comprendas un poco mejor como trabaja este sensor, te pongo un ejemplo: imagina que tenemos un imán en una puerta y un sensor Hall en el marco de dicha puerta, el sensor tiene la capacidad de detectar cuando la puerta esta abierta o esta cerrada. Esto sucede porque el flujo magnético del imán ejerce una fuerza sobre la pieza semiconductora del sensor, provocando un movimiento de electrones y generando el voltaje Hall, proporcional a la intensidad del campo magnético que fluye en el semiconductor del sensor.
• Este es uno de los sensores magnéticos más utilizados, pues tiene una gran versatilidad al emplearlo como sensor de posición o sensor de materiales magnéticos. También suele encontrarse em la industria automovilística, usados como sensores de posición del CKP o cigüeñal.
• Por último y no menos importante, los puedes encontrar en dos presentaciones: analógicos (da una señal de salida proporcional a la intensidad del campo que detectan) y digitales (no entregan valores proporcionales, solo un valor alto de voltaje si se detecta un campo magnético).

➤ Sensores magneto resistivos

• Estos sensores magnéticos poseen un elemento ferromagnético que puede detectar un campo magnético a través del cambio del valor resistivo, es decir, este elemento posee una resistencia que puede variar cuando se le aplica una fuerza magnética.
• Existen varios tipos de sensores magneto resistivos que representan muy bien a esta sección: los sensores de efecto Pick-Up, sensores magneto resistivos anisotrópicos (AMR), los sensores magneto resistivos gigantes (GMR) y los magneto resistivos de túnel (TMR).

➤ Sensor magneto resistivo de efecto Pick-Up

• El sensor magneto resistivo de efecto Pick-Up está basado principalmente en la generación de energía eléctrica. Este sensor tiene la capacidad de generar pulsos analógicos en su señal de salida cuando detecta la presencia de elementos ferrosos. Es ideal para la monitorización de velocidades.

➤ Sensores magneto resistivos semiconductores (SMR)

• Los sensores magneto resistivos semiconductores (SMR) utiliza el cambio en el valor de resistencia que es causado por la fuerza magnética, a diferencia del sensor Hall, que mide el voltaje Hall provocado por la misma fuerza magnética.

➤ Sensor magneto resistivo anisotrópico (AMR)

• El sensor magneto resistivo anisotrópico (AMR) tiene dos casos de funcionamiento: uno donde la dirección de magnetización del elemento ferromagnético es paralela a la dirección de la corriente eléctrica. Otro caso es en el que la dirección de magnetización es vertical respecto a la dirección de corriente.

➤ Sensores magneto resistivos gigantes (GMR)

• En los sensores magneto resistivos gigantes (GMR) el grado de dispersión del electrón cambia respecto a la dirección de magnetización de una capa fijada (elemento ferromagnético) y una capa libre (lamina de metal no magnético y material ferromagnético). Para que cambie la resistencia, pueden estar en dirección paralela o antiparalela.

➤ Sensor magneto resistivo de túnel (TMR)

• Por último, tenemos al sensor magneto resistivo de túnel (TMR), el cual consiste en una capa clavada (material ferromagnético) y una capa libre (material aislante y material ferromagnético). En este caso, el valor de la resistencia cambia si la dirección de magnetización de ambas capas es paralela o antiparalela, al igual que el GMR.

Como puedes observar, son pocos tipos de sensores magnéticos, pero cada uno tiene características que los hacen únicos e ideales para muchas aplicaciones. Este apartado es sumamente importante, pues te va a permitir conocer las variedades que existen y reconocerlas cuando tengas una aplicación que amerite el uso de estos dispositivos.

Ahora que ya conoces la diversidad de los sensores magnéticos, es tiempo de conocer qué es lo que debes tomar en cuenta al seleccionar un sensor magnético.

¿Cómo elegir un sensor magnético?

Una de las cosas que aseguran el correcto funcionamiento de un sistema que utiliza algún tipo de sensor, es saber elegir el sensor en sí. No obstante, no todo depende de las funcionalidades del sensor, sino además de eso, debes tomar en cuenta bajo que entorno se va a desenvolver tu sensor; los detalles como la humedad, la temperatura o la proximidad de los componentes son esenciales para saber seleccionar correctamente tu sensor.

A continuación, te presente algunas consideraciones al seleccionar un sensor magnético.

• Temperatura: Es muy importante tomar en cuenta la temperatura del ambiente de trabajo. Por ejemplo, los sensores de efecto Hall soporte temperaturas máximas que van desde los 85°C a los 150°C. Si se llega a superar este limite, el sensor puede perder calibración y no responder adecuadamente. El interruptor reed soporte temperaturas de hasta 150°C.
• Humedad: La humedad influye mucho, sobre todo en el imán; tal es el caso típico de los imanes de neodimio, que son sensibles a altas humedades, llegando a la posibilidad de desintegrarse.
• Rayos UV: Si tu aplicación estará en un montaje exterior, el plástico que recubre al sensor deberá soportar largas exposiciones a los rayos ultravioleta.
• Factores eléctricos: Debes conocer los factores eléctricos involucrados en tu diseño y aplicación, como la carga eléctrica que se va a conmutar, el voltaje y la corriente de conmutación, el tipo de alimentación, el tipo de salida (analógica o digital). En esta sección puede entrar el ejemplo del interruptor reed, el cual tiene diferentes versiones de funcionamiento, como el normalmente abierto, normalmente cerrado, doble tiro o tiro simple.
• Vibración y choque: Estas fuerzas dinámicas también influyen fuertemente en los sensores magnéticos, sobre todo en los interruptores reed, los cuales pueden ser afectados por fuerzas G elevadas.
• Polaridad: Al elegir un imán para trabajar tu sensor magnético, estudia la polaridad y la orientación del imán. Por ejemplo, los sensores Hall usualmente funcionan utilizando un solo polo del imán, mientras que el interruptor reed funciona con cualquier polo.
• Requisitos espaciales: Otra cosa que debes tener en cuenta al seleccionar tu sensor magnético, es el montaje que harás en tu aplicación. Debes revisar si hay restricciones dimensionales o si necesitas materiales especiales especiales para proteger tu sensor.

Con estas consideraciones, tu podrás seleccionar de una forma adecuada el sensor magnético con el que deseas trabajar, ya sea para un proyecto personal o un diseño más elaborado.

Estamos llegando a la recta final de este interesante articulo, pero no lo haremos sin antes presentarte el ejemplo de aplicación utilizando la tarjeta de desarrollo Arduino y mencionando algunas otras aplicaciones del sensor magnético. Veámoslo en el siguiente apartado.

Ejemplo: Sensor magnético con Arduino

Hemos llegado a la parte donde nos podemos poner manos a la obra con alguna práctica en donde se utilice un sensor magnético, y por temas de facilidades, lo haremos empleando la ya tan conocida tarjeta de desarrollo Arduino. En esta aplicación utilizaremos el Modulo Sensor de Efecto Hall KY-024, un modelo de sensor magnético muy utilizado dentro de la comunidad de electrónica y automatización con Arduino. Antes de pasar a ver el esquema y el programa, veamos las características del modulo KY-024.

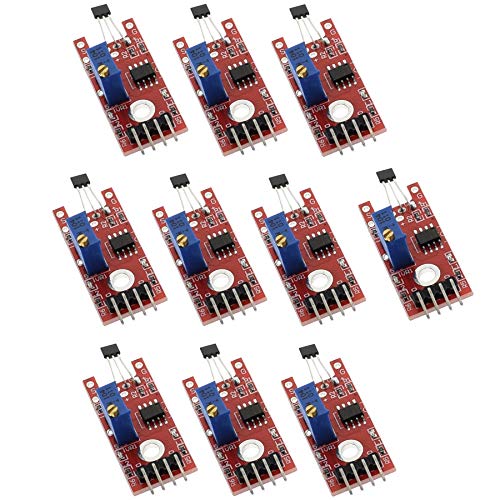

Características del Modulo KY-024

Este modulo es un sensor magnético lineal, el cual, como ya vimos en la parte teórica, funciona cuando logra detectar un campo magnético que puede provenir de diversas fuentes, como un imán permanente o un material ferromagnético. Algo que hace bastante especial a este modulo, es el hecho de que tenemos dos salidas distintas en un mismo dispositivo: una salida analógica y una salida digital. También es importante que sepas que en este modulo podemos ajustar el umbral de sensibilidad con un pequeño potenciómetro que viene ya integrado en el circuito del modulo.

En realidad, las partes más importantes de este sensor vienen protagonizadas por un circuito integrado 49E, que es un sensor de efecto Hall de salida lineal. Además del circuito integrado, el modulo esta compuesto por un comparador de voltaje LM393, dos Leds, seis resistencias, un potenciómetro y 4 pines.

Sus especificaciones son las siguientes:

• Voltaje de alimentación de 3.3v a 5v.
• Tipo de salida analógica y digital.
• Temperatura de operación de -40°C a 85°C.
• Comparador de salida de corriente de 16mA.

Comúnmente este modulo es utilizado en aquellas aplicaciones en las cuales se necesita un interruptor de proximidad o cuando es necesario calcular la velocidad de un mecanismo en rotación.

Como puedes observar en la imagen, el modulo consta de 4 pines:

• A0: Salida analógica.
• G: Pin de conexión a tierra (GND).
• +: Pin de conexión a voltaje (3.3v a 5v).
• D0: Salida digital.

Circuito electrónico: sensor magnético con Arduino

El principal objetivo de este circuito es probar nuestro módulo de sensor magnético con la entrada digital. Cuando acerquemos un metal y hace contacto con nuestro sensor, un LED se accionará. Una aplicación muy sencilla, pero sin duda te dará las bases para que lo apliques a sistemas más complejos.

Código: sensor magnético con Arduino

/*
Programa para modulo sensor magnético lineal KY-024 - EWEBIK
*/


int pinLed = 12 ;          // Definimos el pin del Led. (12)
int pinSensor = 5;         // Definimos el pin del sensor (5)
int valor = 0;              // Definimos un valor numerico

void setup ()
{
  pinMode (pinLed, OUTPUT) ; //      Definimos el pin de LED como salida
  pinMode (pinSensor, INPUT) ; //    Definimos pin del sensor como entrada
}

void loop ()
{
  value = digitalRead(pinSensor);       //Lee lo que hay en la entrada del sensor
  if (value == HIGH)                    //Si el valor es alto (positivo)...
  {
    digitalWrite (pinLed, HIGH);       //el Led va a encender.
  }
  else
  {
    digitalWrite (pinLed, LOW);       //de otra forma, el led se mantiene apagado
  }
}

¿Por qué solo se utiliza la salida digital? Lo que sucede es que a pesar de que el sensor tiene una respuesta lineal, no es optimo para ser utilizado como medidor de la intensidad del campo magnético, ya que la baja precisión del sensor puede afectar a las mediciones. Por esta razón, se sabe que este modulo es ideal como interruptor de proximidad. Para las aplicaciones que requieren una salida lineal eficiente, te recomiendo mucho utilizar el modulo KY-035, ideal para aplicaciones como velocímetros.

Como puedes ver, los módulos de sensor nos dan muchas facilidades a la hora de aplicar nuestros conocimientos en los sensores, no solo en los magnéticos; no obstante, también puedes adquirir, por ejemplo, el circuito integrado 49E o el circuito A3144 de forma individual para realizar una aplicación más personalizada. También aplica para los interruptores reed, del cual también existe un modulo para Arduino: el KY-025.

Ahora que ya conoces más de cerca a estos sensores, te invito a intentar traer a la vida esta sencilla práctica y veas por ti mismo el autentico funcionamiento del sensor magnético.

Como apartado final, vayamos a conocer una lista de aplicaciones a las que puede ser destinado el sensor magnético.

Aplicaciones del sensor magnético

A través de este artículo pudiste haberte dado cuenta de la diversidad de sensores magnéticos que existen y están disponibles en el mercado, por lo tanto, sabes que esta amplia gama se debe por un factor final que es casi decisivo: las aplicaciones. Estas aplicaciones abarcan muchos campos de estudio y de trabajo; se encuentran desde el campo industrial hasta el campo comercial. Algunos ejemplos son los siguientes:

• Sensores magnéticos en unidades de distribución de energía (PDU): El crecimiento de la nube y el Big Data es imparable, por lo que se han necesitado mas distribuidores de energía para suministrar electricidad a los servidores de los centros de datos. Una parte esencial de estas unidades de distribución son los sensores magnéticos, los cuales proporcionan un filtrado de energía al servidor, y brindar un equilibrio de carga inteligente.
• Electrodomésticos: Es bien sabido que los sensores magnéticos son utilizados constantemente en sensores que ayudan a la conservación de energía y de agua, a través del censado de niveles de fluido y detección sin contacto. Esto ayuda mucho a las empresas para cumplir estándares regulatorios, y que no existan desperdicio de recursos.
• Energía verde: Los sensores magnéticos son parte importante de las plantas de energía verde, como las granjas de energía solar o las turbinas eólicas, pues la detección de posición angular es fundamental para la generación eficiente de energía eólica, y los sensores de corriente sin contacto favorecen demasiado a las cajas solares.

Las aplicaciones también dependen del tipo de sensor magnético; tal es el caso de los sensores Hall, que son ideales para la medición de campos magnéticos  (solo si es analógico), mediciones de corriente, emisor de señales sin contacto y, como te había dicho cuando hablamos de este sensor, son utilizados frecuentemente en la industria automovilística en los sensores de posición cigüeñal, en el sistema de cierres de puertas, en el reconocimiento de posición del pedal o del asiento y el reconocimiento del momento de arranque.

Existen muchas más aplicaciones donde el sensor magnético puede brillar, y se que habrá muchas más de cara al futuro, pues no deja de ser un dispositivo muy interesante y esencial para varios sistemas en la industria y en la vida diaria del ser humano.

Conclusiones

Si has llegado hasta aquí, quiero felicitarte por tu empeño y agradecerte por haberme leído. Podemos concluir que el sensor magnético, a pesar de no ser muy conocido, tiene características únicas que lo hacen un sensor muy interesante y digno de ser aplicado en muchos de nuestros proyectos electrónicos, ya sean proyectos personales o profesionales. Antes de decidirte a clavarte en la aventura de trabajar con este tipo de sensor, te recomiendo echar un vistazo al apartado donde te platico sobre los tipos de sensores magnéticos y como seleccionarlos, pues te va a ayudar mucho saber las premisas que debes tomar en cuenta para escoger un buen sensor que se ajuste a tu aplicación.

La tecnología avanza cada vez más rápido, y el uso de este tipo de sensores parece casi obligatorio para asegurar el correcto funcionamiento de muchos sistemas. Al final, los sensores están orientados a detectar alguna variable física y convertirla a una señal digital o analógica para que, eventualmente, esa señal sea utilizada en la innovación y en la automatización en vista de la comodidad del ser humano; esta es la importancia de la existencia del sensor magnético y otros sensores más.

Por último, y como ya es costumbre, te dejo algunos puntos importantes sobre el sensor magnético. Estos puntos los hemos estado viendo a través de todo el artículo, pero creo que es importante rescatarlos para irnos con un conocimiento más fresco. Vayamos a ver este pequeño repaso.

• Definición: Un sensor magnético es un dispositivo que tiene la capacidad de detectar los campos magnéticos provocados por corrientes eléctricas o imanes.
• Existen varios tipos de sensores magnéticos, en los cuales destaca el sensor de efecto Hall y el interruptor reed.
• Los sensores de efecto Hall se caracterizan por utilizar el fenómeno físico del efecto Hall para hacer la detección y medición de un campo magnético.
• Los sensores de efecto Hall vienen en dos presentaciones: analógicos y digitales.
• Los interruptores reed o interruptores de lengüeta, más allá de ser sensores, son interruptores eléctricos que son activados mediante la presencia de campos magnéticos. Son utilizados frecuentemente como sensores de proximidad ante campos magnéticos.
• El interruptor de lengüeta consta de un par de contactos ferrosos sellados al vacío dentro de un tubo de vidrio. Al acercarse a un campo magnético, los contactos se unen, formando un circuito eléctrico.
• Los reed switch vienen en dos presentaciones: normalmente abierto y normalmente cerrado.
• Algunos de los factores que debes tomar en cuenta, son los factores eléctricos, la polaridad del imán (si es que el área de trabajo consta de un imán), la humedad, la temperatura y las limitaciones espaciales de tu aplicación.
• El sensor magnético más utilizado en el campo de la electrónica es el A3144, que es un sensor de efecto Hall de salida digital y el 49E, que es igualmente un sensor de efecto Hall pero con salida lineal.
• El sensor de efecto Hall lo pueden encontrar también en módulos para Arduino, como lo es el ya conocido KY-024, que se caracteriza por tener una salida analógica y una salida digital.

Esto ha sido todo de mi parte. Espero que hayas aprendido bastante sobre los sensores magnéticos y te animo a probar por cuenta propia el circuito que vimos en la sección práctica para que complementes al cien todo el conocimiento que te llevas de este artículo. No olvides compartirlo con algún amigo o con alguien quien creas que le ayudará mucho saber sobre los sensores magnéticos.

No olvides intentar aplicar todo lo aprendido, pues la practica hace al maestro.

¡Hasta la próxima!
