Hola, ¿Cómo estás? Bienvenido a este nuevo artículo, espero que estes preparado para aprender algo nuevo, hoy seguiremos conociendo muchos más sensores, por lo que ahora toca conocer a un sensor con una función muy particular, pero, que sin duda es muy interesante y pienso que deberías conocer más de él; si, como lo viste en el título, te hablo del SENSOR DE FLUJO.

Como ya es costumbre, comenzaré con la definición, hasta llegar a realizar una pequeña práctica utilizando el sensor de flujo; no obstante, pasaremos también a ver cómo funciona, cuáles son los tipos de sensor fe flujo que existen, etc. Ya verás que no será tan difícil, te lo prometo.

El objetivo esencial al finalizar este artículo es sencillo: lograr que tú, si decides trabajar con el sensor de flujo (o si ya estás trabajando con él) lo hagas con profesionalidad partiendo de las bases teóricas. Si aún no lo utilizas, pero piensas utilizarlo, tendrás la capacidad de diferenciar cada uno de los tipos de sensor de flujo que existen y discernir cuál es el mejor sensor de flujo que te conviene para tus aplicaciones.

Sin más preámbulo, comencemos ahora mismo a cumplir nuestro objetivo. ¡Vamos!

¿Qué es un sensor de flujo?

A un sensor de flujo lo podemos definir de la siguiente manera:

“El sensor de flujo es un sensor que tiene la capacidad de detectar la tasa de flujo de líquidos y gases dentro de tubos o tuberías”.

Una definición muy sencilla de entender, ¿no lo crees? Sin embargo, debes tener cuidado con las definiciones, pues en muchas otras fuentes encontrarás que el sensor de flujo es sinónimo de un caudalímetro, flujómetro o un medidor de flujo, y no es así.

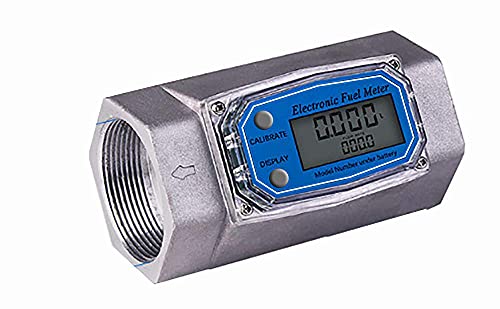

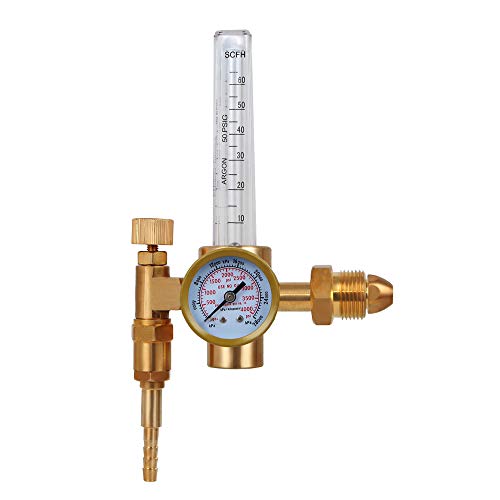

Compra tu sensor de flujo en línea

Antes de continuar con este interesante tema, te dejo algunos productos que pueden ser de tu interés y, que puedes comprar hoy mismo al mejor precio.

¿Cuál es la diferencia entre un sensor de flujo y un flujómetro?

El sensor de flujo solo es de tipo encendido y apagado, es decir, solo detecta si un gas o un liquido está en circulación. Mientras tanto, el medidor de flujo se encarga de medir los caudales, el gasto volumétrico de los fluidos o el gasto másico de los gases.

Esta es la diferencia entre el sensor de flujo como tal, y los flujómetros. A pesar de esta diferencia, pienso que debes conocer ambos, por lo que vamos a conocer los diferentes tipos de sensores de flujo y flujómetros que existen en el mercado. También hablaremos de cómo seleccionar el mejor sensor de flujo y el mejor caudalímetro, siempre manteniendo ambos términos separados para evitar confusión y que te sea más fácil entenderlos.

En ambos casos, debes tomar en cuenta que la medición o el sensado dependerá mucho de los atributos físicos de lo que queremos medir, pues los fluidos líquidos, gaseosos y no newtonianos tienen sus propias características y se miden de forma distinta.

La medición de la tasa de flujo es una de las cosas más importantes que se deben tomar en cuenta en muchos procesos industriales, pues da cierto apoyo en mantener un funcionamiento y un rendimiento óptimo en las maquinarías.

Una de las industrias que utiliza mucho los sensores de flujo, es la industria automovilística, ya que estos sensores son necesarios en los automóviles para medir cuánto aire hay en la entrada del motor y balancear el suministro de combustible a los inyectores, para lograr encender el motor.

Otro campo que hace uso de estos dispositivos es el campo médico, donde tiene una aplicación muy importante en el suministro de aire u oxígeno a los pacientes.

Como puedes darte cuenta, el sensor de flujo tiene una importancia muy grande en muchos campos, y es necesario para tener un mejor control de nuestros sistemas.

Ahora que ya hemos tenido este primer acercamiento con el sensor de flujo y los flujómetros, veamos cuál es su principio de funcionamiento.

¿Cómo funciona el sensor de flujo?

A decir verdad, el principio de funcionamiento depende muchísimo del tipo de sensor de flujo; por ejemplo:

• Hay sensores de flujo que dependen de un pistón magnético.
• Pero, también existen aquellos en los que su principio de funcionamiento se basa en el movimiento de una compuesta o de un tapón.

El funcionamiento de estos sensores es fácil de entender:

El sensor detecta si un fluido o un gas pasa por un medio en un determinado tiempo; este medio, como te mencioné anteriormente, puede ser una tubería o un tubo.

Los flujómetros pueden medir la velocidad de flujo por medio de la tasa de desplazamiento, tanto en términos de volumen y masa. Para este tipo de dispositivos aplica lo mismo que se mencionó en los sensores de flujo: el principio de funcionamiento depende mucho del tipo de flujómetro, los cuales veremos en el siguiente apartado.

Tipos de sensor de flujo

Prácticamente existen tres tipos de sensores de flujo:

• De pistón
• De compuerta o paleta
• Y los de tapón o elevación.

➤ Sensores de flujo de pistón

• Los sensores de flujo de pistón son los más comunes y, seguramente te encuentres con uno de estos.
• Es ideal para el censado de caudales entre 0,5 LPM y 20 LMP.
• Se caracterizan por poseer un pistón de desplazamiento que es empujado cuando se detecta un flujo circulante.
• Posteriormente, cuando no se detecta un flujo circulante, el pistón puede regresar a su posición inicial mediate un resorte o por gravedad.
• Otra característica importante en el mecanismo de este tipo de sensor de flujo es el hecho de que el pistón posee un imán que ayuda a activar un reed switch o interruptor de lengüeta para abrir o cerrar el circuito eléctrico.
• En otros artículos hemos visto que el reed switch es un interruptor activado por un campo magnético.
• Por último, la sensibilidad en este tipo de sensores se determina por el área que hay entre el pistón y la pared del sensor; esto ayuda bastante cuando se sabe qué tipo de caudal se quiere detectar.

➤ Sensores de flujo de compuerta o de paleta

• También existen los sensores de flujo de compuerta o de paleta, que son ideales cuando tenemos caudales de mas de 20 LPM.
• Estos sensores tienen la característica de que en su mecanismo poseen una paleta unida a un eje que atraviesa de forma hermética la pared del sensor, y está posicionada de forma transversal al flujo que se quiere censar.
• Cuando existe una tasa de flujo, esta empuja la paleta provocando que se apague o se encienda un interruptor del sensor.
• La sensibilidad de este tipo de sensores depende directamente de la longitud de la paleta; para ajustar esta sensibilidad, se recomienda recortar la paleta.

➤ Sensores de flujo de tapón o de elevación

• Finalmente tenemos los sensores de flujo de tapón o de elevación, ideales para casi cualquier tipo de caudal.
• Se consideran de uso general, y consiste en un tapón que corta la tasa de flujo y en su centro posee un eje que atraviesa de forma hermética la pared del sensor.
• Este eje mencionado es bastante importante, pues es el encargado de accionar el interruptor que se encuentra en el exterior del sensor.
• La sensibilidad de este sensor se puede ajustar haciendo agujeros en el tapón.

Estos han sido los tipos de sensores de flujo que existen en el mercado, donde el más utilizado es el sensor de flujo de pistón. Sin embargo, ahora que conoces los tipos de sensores de flujo que existen, creo conveniente que conozcas también los diversos tipos de flujómetros o caudalímetros que existen, para que no haya ninguna confusión respecto a esta sección.

Tipos de medidores de flujo

Existen muchísimos tipos de caudalímetros que son capaces de medir la tasa de flujo, pero encontraras en muchas fuentes que cada uno de estos tipos de medidores de flujo los clasifican en medidores de flujo de contacto y sin contacto. A pesar de que esto es correcto, se pierde mucha información de algunos flujómetros que valen la pena conocer.

En este apartado, te contaré de cada uno de los tipos de caudalímetro que existen y sus características; sé que de esta forma tendrás la capacidad de clasificarlos y reconocer las diferencias de cada uno. ¡Empecemos a conocerlos!

➤ Medidores de flujo de presión diferencial (DP)

• Este tipo de flujómetros miden el flujo liquido dentro de una tubería por medio de una caída de presión; este método se realiza disminuyendo el diámetro de la tubería, por esta reducción se hace circular el fluido que se desea medir y, posteriormente, el diámetro de la tubería regresa a su forma normal. La diferencia de presión que tuvo el fluido antes y después de la reducción del diámetro de la tubería, es la medida que se busca; a mayor diferencia de presión, mayor es el caudal medido.
• Este tipo de medidores de flujo son utilizados comúnmente en los automóviles con motores de combustión interna, pues ayuda a las computadoras del auto a determinar cuánto aire está entrando al motor para nivelar correctamente la mezcla de aire-combustible.

➤ Rotámetros o caudalímetros mecánicos de área variable

• Estos caudalímetros se encargan de medir el flujo volumétrico de gases y líquidos por igual.
• Este tipo de medidor posee un tubo y un flotador, el cual se eleva dependiendo del flujo del fluido, provocando que aumente el área para el paso del fluido.
• Con este principio de funcionamiento, te podrás dar cuenta de que, si el flujo es mayor, más alto se va a elevar el flotador; por lo tanto, la altura del flotador es proporcional a la cantidad del caudal.
• Ahora, el funcionamiento depende muchísimo de si se está operando con un liquido o con un gas; si estamos trabajando con líquidos, el flotador se eleva gracias a una combinación de la flotabilidad del liquido medido, combinado con la altura equivalente de velocidad del flujo.
• Por otro lado, si estas trabajando con un gas, la flotabilidad se vuelve despreciable y el flotador funciona solamente con la altura equivalente de velocidad.
• Estos medidores tienen una aplicación importante dentro de los hospitales, en el suministro de oxigeno a los pacientes. Se sabe que una modificación de estos flujómetros ha permitido medir la capacidad pulmonar de una persona después de un accidente.

➤ Medidores de flujo ultrasónicos

• Los flujómetros ultrasónicos tienen como función principal medir la velocidad de la tasa de flujo en una tubería utilizando dos tipos de técnicas: por efecto Doppler y por tiempo de tránsito.
• El método que utiliza el efecto Doppler consiste en medir la diferencia de frecuencia de las ondas sonoras que reflejan las burbujas de las partículas de corriente de flujo o las ondas que reflejan las burbujas de gas.
• Por otro lado, el método de tiempo de tránsito consiste en medir la diferencia de tiempo entre señales que se envían las aguas abajo y aguas arriba.
• En este método, la diferencia es proporcional a la velocidad del fluido en la tubería.
• En esta clasificación debes tener cuidado con el sensor que eliges, pues a pesar de que el método de tiempo de tránsito es más preciso, requiere que el fluido que se va a medir tenga muy pocas impurezas; de modo contrario, es mejor que utilices los medidores de efecto Doppler.

➤ Medidor diferencial de temperatura

• En este tipo de medidores se hace uso de dos termistores y una resistencia calentadora en el centro de ambos termistores, en estos componentes se basa el principio de funcionamiento.
• Si los termistores leen una misma temperatura, eso significa que el fluido no esta circulando por el tubo o la tubería.
• Si se da el caso en que haya un fluido circulando, un termistor mide la temperatura inicial del fluido, mientras que el otro mide la temperatura del fluido ya calentado por la resistencia.
• Gracias a este mecanismo, podemos saber también el sentido de circulación del fluido, aparte de la lectura del caudal.

➤ Medidores de desplazamiento positivo

• Estos medidores se encargan de medir la tasa de flujo volumétrico positivo de un liquido o gas, que es atrapado repetidamente en un medidor para calcular el volumen.
• Existen muchas presentaciones para este tipo de flujómetros, pero los más utilizados son los de engranaje.
• Los engranajes están constituidos por un par de engranajes encontrados entre sí, sellados perfectamente.
• El fluido es atrapado entre los engranajes, haciéndolos girar y poder leer este movimiento de forma mecánica o eléctrica; en el caso de esta última, los engranajes poseen un imán que se comunica con la parte electrónica del medidor por medio de un sensor magnético de efecto Hall.
• Los medidores de desplazamiento positivo se consideran de alta precisión, altas relaciones de reducción y buena repetibilidad.

➤ Medidores tipo vortex

• Los caudalímetros vortex basan su principio de funcionamiento en el efecto Von Karman para lograr medir el caudal de gases, líquidos y vapores.
• Estos flujómetros hacen su medición por medio de una obstrucción en el paso del flujo, creando vórtices de presión diferencial.
• Posteriormente, los vórtices generados hacen que un cristal piezoeléctrico oscile en una frecuencia proporcional a la velocidad del fluido censado.
• Para obtener una medición y un resultado, el cristal convierte la tasa de oscilaciones, en señales eléctricas de salida.
• Son ideales para cañerías, pues requieren poco mantenimiento, tienen una gran precisión y poseen una extensa capacidad de rango.

➤ Medidores tipo Coriolis

• Tienen como función principal la medición del flujo de masa y la densidad por medio de inercia.
• En estos medidores, el medidor de flujo abierto logra identificar el flujo comparando la masa del fluido en operación en un rango de temperaturas con alta precisión.
• Mientras los fluidos fluyen por los tubos sensores, las fuerzas inducidas hacen que estos se retuerzan proporcionalmente a la masa del fluido.
• Es ideal en aquellos procesos donde se operen flujos frágiles. Se caracterizan por tener una alta fiabilidad y una facilidad de instalación.

➤ Medidores de flujo electromagnéticos

• Los flujómetros electromagnéticos tienen un principio de funcionamiento basado en la Ley de Faraday de inducción electromagnética para medir la velocidad de flujo.
• Esta ley aplicada a este medidor de flujo dice que un conductor eléctrico que esta en movimiento a través de un campo magnético produce una señal eléctrica dentro del conductor; el valor de dicha señal depende de la velocidad del liquido que se mueve por el campo.
• Mientras el fluido se mueve por medio del campo magnético, las partículas conductoras de electricidad que posee el fluido generan cambios de voltaje por todo el campo magnético, calculando asó la velocidad de la tasa de flujo del tubo o la tubería.
• Este tipo de caudalímetros son más utilizados en canales de aguas negras o residuales, pues es un medidor que no posee partes móviles.

➤ Medidores de flujo tipo turbina

• Este tipo de medidores hacen uso de la energía mecánica de los líquidos para hacer girar un roto en dirección al flujo de dicho líquido.
• Aquí es muy fácil determinar la medición, pues la velocidad con la que gira el rotor es proporcional a la velocidad de la tasa de flujo que atraviesa el medidor. No solo se utiliza en los fluidos líquidos, sino también en gases y vapores.
• Dan una buena precisión y posee una repetibilidad bajo un rango considerable de temperaturas.

➤ Medidores de flujo magnéticos

• Por último, tenemos los medidores de flujo magnético, los cuales tienen su principio de funcionamiento basado en la fuerza de Lorentz, la cual nos dice que un voltaje inducido a través de un material conductor que tiene un desplazamiento transversal a un campo magnético es directamente proporcional a la velocidad del conductor.
• Bajo la anterior premisa, hoy en día sabemos que podemos aplicar un campo magnético al tubo o tubería donde se encuentra la tasa de flujo que queremos medir.
• Posteriormente se mide el voltaje de extremo a extremo en un diámetro del tubo.
• Si tenemos un fluido que pasa a través de las bobinas, se induce una pequeña señal de voltaje en los electrodos, la cual depende directamente del cambio del campo magnético aplicado.
• Gracias a este valor, podemos determinar el caudal del líquido que estamos midiendo.
• Es un medidor que, a pesar de ser poco intrusivo, solo es recomendable utilizarlo cuando se está trabajando con líquidos que se caractericen por tener una alta conductividad eléctrica; de otro modo, utilizar este tipo de medidor será muy poco práctico.

Como puedes ver, tenemos en el mercado tres tipos de sensores de flujo y muchísimos tipos de flujómetros, donde cada uno posee características inherentes y son ideales para aplicaciones específicas. Recuerda que, en esencia, el sensor de flujo sirve para detectar el flujo en una tubería, mientras que el flujómetro o el medidor de flujo sirve para obtener más detalles sobre ese flujo detectado.

Ahora que ya conoces los tipos de sensores de flujo y los medidores de flujo, es tiempo de que sepas cómo seleccionar el mejor sensor de flujo para ti y tu aplicación, así que veámoslo en el siguiente apartado.

¿Cómo elegir el mejor sensor de flujo?

Si ya has leído otros artículos sobre sensores en este sitio, debes saber que es muy importante que sepas qué premisas tomar en cuenta al elegir tu sensor ideal para tu proyecto o aplicación. En cambio, si este es el primer artículo que lees, siempre te recomiendo tomar en cuenta algunos puntos y preguntas que debes hacerte antes de pensar en adquirir un sensor de flujo (esto aplica para cualquier sensor).

Es por eso que en este apartado veremos cuáles son las consideraciones más importantes que debes plantearte para escoger el mejor sensor de flujo, ¿listo?

• Tipo de caudal de disparo: siempre toma en cuenta que, si el flujo a detectar es muy bajo, tu sensor debe ser más sensible.
• Tipo de fluido: en este punto se resume el hecho de que debes tomar en cuenta la temperatura, la acidez, la presión y la densidad del fluido con el que vas a trabajar, es decir, debes seleccionar un sensor que este fabricado con materiales que resistan estas condiciones, si es necesario.
• Fluidos impuros: toma en cuenta que muchos fluidos pueden ser impuros, y traer en su flujo muchos materiales sólidos. Para estos casos yo te recomiendo los sensores de paleta, pues son los que menos se ven perturbados por sólidos.
• Perdida de presión: recuerda que, a la hora de colocar un objeto en el paso del flujo, en menor o mayor medida se esta reduciendo su presión. Si no quieres perder mucha presión en el flujo, te recomiendo los sensores de paleta, pues son los menos intrusivos. Los sensores que más te van a disminuir la presión en el flujo, son los de tapón.
• Información del caudal: debes tomar en cuenta si la información que se obtenga del caudal será continua o totalizada, o si será local o tendrá que retransmitirse como señal analógica o digital a otro sitio.
• Área de instalación: considera siempre la dirección del flujo, el material, el tamaño, el horario, la accesibilidad, los giros ascendentes o descendentes, los tramos y los reguladores de la tubería o del tubo con el que vas a trabajar. También se debe especificar si en el sitio hay vibraciones, campos magnéticos o energía eléctrica en la zona de operación.
• Mantenimiento: otro factor muy importante es tomar en cuenta los requisitos de mantenimiento y la vida útil del sensor o del caudalímetro. Aquí es fundamental hacer coincidir el instrumento que se va a utilizar con la aplicación; si hay muchas condiciones extremas, debemos considerar sensores o medidores que estén hechos para soportar dichas condiciones sin tener que dar mantenimiento en mucho tiempo y tenga una vida útil larga.

Estas son las consideraciones más importantes que debes tomar en cuenta al escoger un sensor de flujo o un medidor de flujo. Al final, una buena evaluación de las necesidades de tu aplicación son factor clave para que esta resulte a la perfección.

Ya hemos terminado la parte teórica del sensor de flujo. Ahora vayamos a conocer una aplicación práctica del sensor de flujo y terminemos mencionando algunas otras aplicaciones generales de los sensores de flujo. Vayamos allá.

Ejemplo de aplicación del sensor de flujo con Arduino

Para este ejemplo de aplicación, vamos a utilizar el sensor de flujo YF-S201. Este sensor de flujo (que en realidad también funciona como flujómetro) funciona idealmente para medir el flujo del agua, por lo que sus aplicaciones centrales son en tinacos, cisternas o estanques.

El sensor, de forma interna, esta conformado de un rotor de agua y un sensor de efecto Hall; al momento en el que el agua fluye, la velocidad del giro del rotor va variando proporcionalmente al flujo del agua, haciendo que el sensor magnético mande una señal de salida. Todo este sistema se encuentra concentrado en una válvula de plástico.

Este sensor solo posee tres cables básicos: rojo (para 5v a 24v), negro (GND) y amarillos (señal de salida por parte del sensor Hall). Algo que debes tomar en cuenta, es que cada pulso equivale aproximadamente a 2.25 mililitros.

A pesar de que es un sensor muy flexible, no es un gran sensor de precisión, ya que la frecuencia de pulso de salida llega a variar un poco por la velocidad del flujo y su presión, incluso llega a interferir la posición del sensor. Aún así, llega a cumplir tareas de medición muy básicas.

Algunas otras características de este medidor son las siguientes:

• Voltaje de funcionamiento: de 5v a 24v DC
• Máximo consumo de corriente: 15mA a 5v
• Trabajo caudal: 1 a 30 litros por minuto.
• Temperatura de operación: -25°C a 80°C
• Humedad de trabajo: 35%-80% (relativa)
• Detección vertical.
• Pulsos por litro: 450
• 300,000 ciclos de vida útil

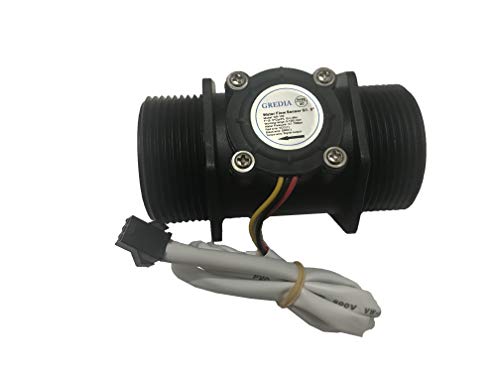

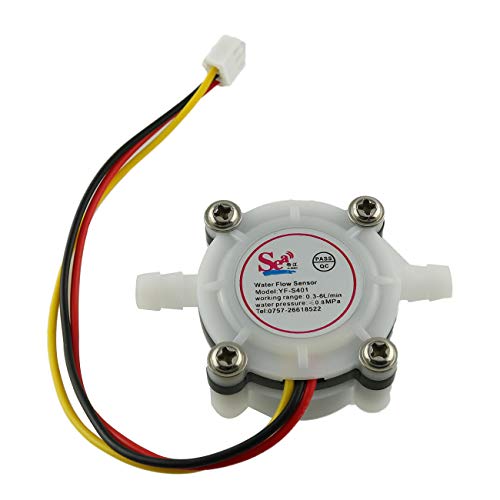

Compra tu sensor de flujo YF-S201 y tu Arduino

Te dejo los productos que puedes adquirir para hacer tus practicas

Circuito y código para el sensor de flujo

El objetivo de esta pequeña práctica es calcular el caudal de un fluido, lo puedes aplicar a cualquier proyecto donde requieras esta medición; no obstante, antes de pasar a conocer el circuito, debo comentarte algunas partes teóricas que se aplican al código.

Algo que debemos realizar es la conversión de frecuencia de pulsos (Hz) a caudales (L/min). Para el calculo del caudal debemos utilizar un factor de transformación por medio de una formula; este factor de conversión solo sirve como referencia, pues el verdadero ajuste se realiza por medio de pruebas.

La fórmula es la siguiente:

Donde:

• f es la frecuencia de pulsos en Hertz (Hz).
• K es el factor de conversión, proporcionado por el fabricante. En este caso es de 7.5
• Q es el caudal en litros por minuto.

Ahora que ya conocemos estos datos, podemos pasar a conocer el circuito y el código:

En este caso, utilice tres pines por dos razones:

• No hay un diagrama específico para el sensor YF-S201.
• Solo son tres cables o pines los que posee el sensor, así que se esta forma es mucho más entendible saber en dónde se conecta cada cable.

/*EJERCICIO BÁSICO DE SENSOR DE FLUJO YF-S201 MEDIANTE INTERRUPCIONES

CALCULO DE CAUDAL DE LITROS POR MINUTO

BY:EWEBIK
*/

int calclm;               //variable para guardar el calculo de Litros por Minuto del caudal
int sensorPin=2;         //el pin 2 será donde conectemos el sensor
float factorConv=7.5;    //Factor de conversión para calcular el caudal
volatile int pulsos;     //variable para guardar los pulsos del sensor

//Funciones necesarias
void incPulsos(){
  pulsos++;             //incrementa el contador de pulsos
}


void setup() {
  pinMode(sensorPin, INPUT);  //declaramos el pin 2 como entrada
  Serial.begin(9600);         //inicializamos el puerto serial
  attachInterrupt(0, incPulsos, RISING);  //Creamos la interrupción utilizando la funcion "incPulsos"
}

void loop() {
  pulsos = 0;           //pone en valor 0 al contador de pulsos
  interrupts();         //inicializamos las interrupciones
  delay(1000);          //retardo de 1 segundo
  noInterrupts();       //desactivamos la interrupcion
  calclm = (pulsos/factorConv);    //calcula los litros por minuto del caudal
  Serial.print (calclm, DEC);       //imprime en el puerto serial los litros pot minuto
  Serial.print ("L/min");            //imprime L/min en el puerto serial
}

En este código básicamente se usan las interrupciones para calcular cuántos pulsos se generan en un solo segundo y dividir el total de pulsos entre el factor de conversión para obtener nuestra medida de caudal.

Es una práctica muy sencilla, pero sin duda te servirá para adentrarte en el mundo de los sensores de flujo de una forma práctica. Puedes intentar más cosas, incluso si sabes programación en Arduino, puedes hacer que una serie de luces Leds prendan cuando se detecte un flujo circulante, o imprimir en una pantalla LCD el caudal que se estpa midiendo. Son muchas las posibilidades y los “mini proyectos” que puedes llegar a hacer.

Ya para terminar, veamos algunas aplicaciones generales de los sensores y medidores de flujo.

Aplicaciones

Las aplicaciones de los sensores de flujo son muy bastas, sobre todo en procesos que requieren un mejor control de fluidos líquidos y gases. Por la naturaleza del sensor, son ideales en casi todos los campos de ingeniería.

• Un ejemplo de aplicación que se le puede dar a este sensor es el suministro de lubricante y refrigerante de grandes maquinarias, ventilación de laboratorios y edificios, procesamiento de productos, limpieza y sanitización de espacios de trabajo, etc.
• Al final, el principal objetivo que tiene el sensor de flujo es permitir tener un mejor control de flujo para temas de seguridad y protección, aplicable a maquinaria o personas.
• Otras aplicaciones en las que puedes encontrar a un sensor de flujo o a un flujómetro es en el procesos alimentarios y agricultura (monitoreo de agua de riego y monitoreo químico), en la gestión del suministro de agua pública (supervisión de bombas, alcantarillado y control de aguas residuales), en la industria automovilística (como vimos anteriormente, los flujómetros son utilizados para el control de suministro de aire en el motor de arranque) y en la industria de energía (para el monitoreo del suministro de diésel y el control de sistemas de refrigeración).

Conclusión: sensor de flujo

Antes de concluir con el tema, quiero agradecerte por haber llegado hasta aquí conmigo; te felicito también por tu dedicación y tus ganas de aprender algo nuevo, es fantástico.

Como ya te habrás dado cuenta a través de este artículo, el sensor de flujo es un sensor bastante importante en muchos campos; tal es el caso de su aplicación en la medicina, para el control y el monitoreo de oxígeno a los pacientes, o para monitorear la capacidad pulmonar. De esta manera podemos mencionar otras áreas de aplicación, pero lo más importante aquí es que ya eres capaz de reconocer en qué situaciones puedes aplicar estos conocimientos y utilizar este sensor.

Recuerda que en muchas fuentes te vas a encontrar la explicación del sensor de flujo y los medidores de flujo como una sola; sin embargo, en este artículo hemos reconocido de forma separada cada uno, sobre todo por el tema de los tipos de sensores, pues como vimos en apartados anteriores, existe una gama de medidores de flujo y otra gama básica de sensores de flujo

Antes de despedirnos, te dejo algunos puntos básicos que vale la pena tener en mente en esta racha final, para irnos con el conocimiento mucho más fresco, ¿me acompañas?

• El sensor de flujo es un sensor que tiene la capacidad de detectar la tasa de flujo de líquidos y gases dentro de tubos o tuberías.
• El medidor de flujo o caudalímetro tiene las características de un sensor de flujo, solo que este es capaz de medir el caudal del liquido o el gas en una tubería.
• Existen tres tipos de sensores de flujo: de pistón (ideal para detectar caudales de 0.5 LMP a 20 LMP), de paleta o compuesta (ideales para medir caudales mayores a 20LMP) y sensores de flujo de tapón (se puede ajustar a cualquier caudal).
• Referente a los medidores de flujo, existen muchísimos tipos: ultrasónicos, electromagnéticos, vortex, de presión diferencial, de desplazamiento positivo, de presión diferencial, etc.
• El sensor de flujo es ideal para cuando solo requieres detectar el paso del flujo; no obstante, si aparte de detectarlo, deseas medirlo, es recomendable utilizar los flujómetros.

Hay muchas aplicaciones en las que puedes aplicar el sensor de flujo; no obstante, siempre recuerda todas las consideraciones que debes tomar en cuenta para escoger al mejor sensor de flujo o al mejor caudalímetro que se ajuste a tu aplicación o proyecto.

Nuevamente, muchísimas gracias por llegar hasta acá. Recuerda compartir este artículo con un amigo o algún conocido que esté interesado en estos temas o que simplemente creas que leer este artículo le ayudara muchísimo; igualmente, espero que te hayas aprendido mucho.

Nunca dejes de aprender, pero, sobre todo, jamás dejes de practicar lo aprendido.

¡Hasta la próxima!
