Sensor de velocidad ¿Qué es? y sus principales características

Sensor de velocidad ¿Qué es? y sus principales características
Juan Carlos G2020-02-13

El sensor de velocidad es un de los tipos de sensores mas importantes y fascinantes, su funcionamiento es relativamente sencillo y si hablamos del automóvil es vital conocer como funciona, así que te invito a quedarte, regalame una calificación con las estrellitas y si te gusta comparte en tus redes sociales.





Sensores de velocidad y encoders

Lo primero que debemos conocer es que hay diferentes maneras en que podemos medir la velocidad, ya sea con un:

  • Encoder
  • O Sensor de velocidad del automóvil



En este post me centrare en explicarte el sensor de velocidad que se encuentra en los vehículos y más adelante o en otro post hablaremos del encoder y como lo podemos utilizar con Arduino, así que suscríbete al boletín si deseas que te avise cuando suba nuevos artículos, después de haber hecho mi comercial continuemos definiendo que es el sensor de velocidad.



¿Qué es el sensor de velocidad?

El sensor de velocidad (Vehicle Speed Sensor) es un tipo de sensor que se encuentra en los vehículos y es el encargado de enviar la información precisamente de velocidad a la computadora del motor.

Lo anterior nos indica en términos un poco mas técnicos, el sensor de velocidad es un captador magnético  que envía corriente alterna a la ECU transformando una magnitud física en datos que representan la velocidad.



¿Dónde esta ubicado el sensor de velocidad?

Este sensor comúnmente esta ubicado sobre el trans-eje que es precisamente donde anteriormente se encontraba el velocímetro, creo que ya estas imaginando donde esta verdad.



Tipos de sensor de velocidad

Principalmente podemos encontrar dos tipos con las siguientes características:

  • Los tipo Imán permanente, este tipo de sensor es parecido al inductor o bobina del distribuidor de encendido y podemos encontrarlo cono un tipo de generador de imán el cual genera una tensión eléctrica baja.
  • Tipo Óptico, este tipo esta más del lado de los semiconductores ya que para funcionar requiere de u diodo emisor de luz (LED) y una foto transmisión.



¿Dónde comprar sensores de velocidad?

Compra tus sensores en AliExpress o Amazon, aquí te dejo algunas opciones.

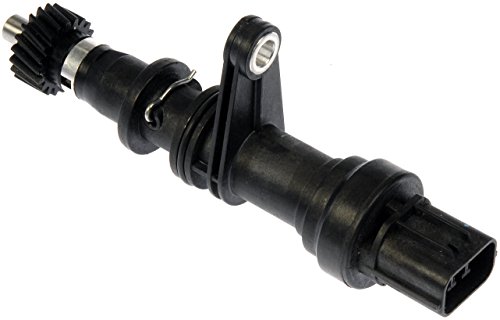

Sensor de velocidad y par de entrada para transmisión, Chrysler, Dodge, Hyundai, KIA, Mitsubishi, etc.

Funciones

 PROS

  • En su defensa puedo decirte que es compatible con mas de 22 marcas y modelos de vehículos.
  • Tamaño compacto y materiales de calidad y resistentes.
  •  Fácil de instalar y de larga vida.
  • Incluye un sensor de velocidad den entrada y uno de salida.



 CONTRAS

  • Tiempos de envió largo a México.
  • El sensor es compacto, pero hemos tenido algunos casos que se daña en el envío, en este caso no queda más que ponernos en contacto con el fabricante.



Características

Compatible con:

  • Para Chrysler Sebring 2001-2005
  • Para Dodge Stratus 2001-2005
  • Para Hyundai Azera 2006-2009
  • Para Hyundai Elantra 2001-2008
  • Para Hyundai enturage 2007-2008
  • Para Hyundai Santa Fe 2001-2008
  • Para Hyundai Sonata 1999-2008
  • Para Hyundai carburon 2003-2008
  • Para Hyundai Tucson 2005-2008
  • Para Kia Sedona 2003-2011
  • Para Kia Optima 2002-2010
  • Para Kia Rondo 2007-2010
  • Para Kia spetra 2004-2009
  • Para Kia Spectra5 2005-2009
  • Para Kia Sportage 2005-2007
  • Para Mitsubishi empresa 2004-2008
  • Para Mitsubishi Empresa 2010-2011
  • Para Mitsubishi Galant 2000-2009
  • Para Mitsubishi Outlander 2004-2006
  • Para Mitsubishi Eclipse 2000-2005
  • Para Mitsubishi Diamante 1997-2003
  • Para Mitsubishi Mirage 1998-2002

Asegúrate que tu auto este en la lista para evitarte dolores de cabeza.

Especificación:

  • Color: negro
  • Cantidad: un par
  • Número de pieza: 42620-39200; 42621-39200

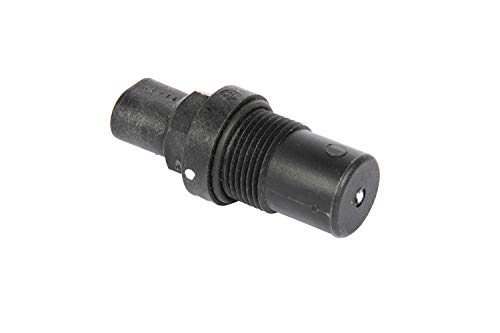

Sensor de velocidad de rueda de coche de plástico ABS 89542-04020 89543-04020 para Toyota Lexus

Sensor de velo...

Ver en Aliexpress
Coche Sensor de velocidad para Mitsubishi Montero V6 Pajero Shogun L200 L400 1994-2000 MR122305/5S4783/SU5487 Auto partes

Coche Sensor d...

Ver en Aliexpress
Velocidad Sensor de velocímetro odómetro Sensor SS2 para Renault Clio Espace Kangoo Megane 7700418919/7700414694

Velocidad Sens...

Ver en Aliexpress

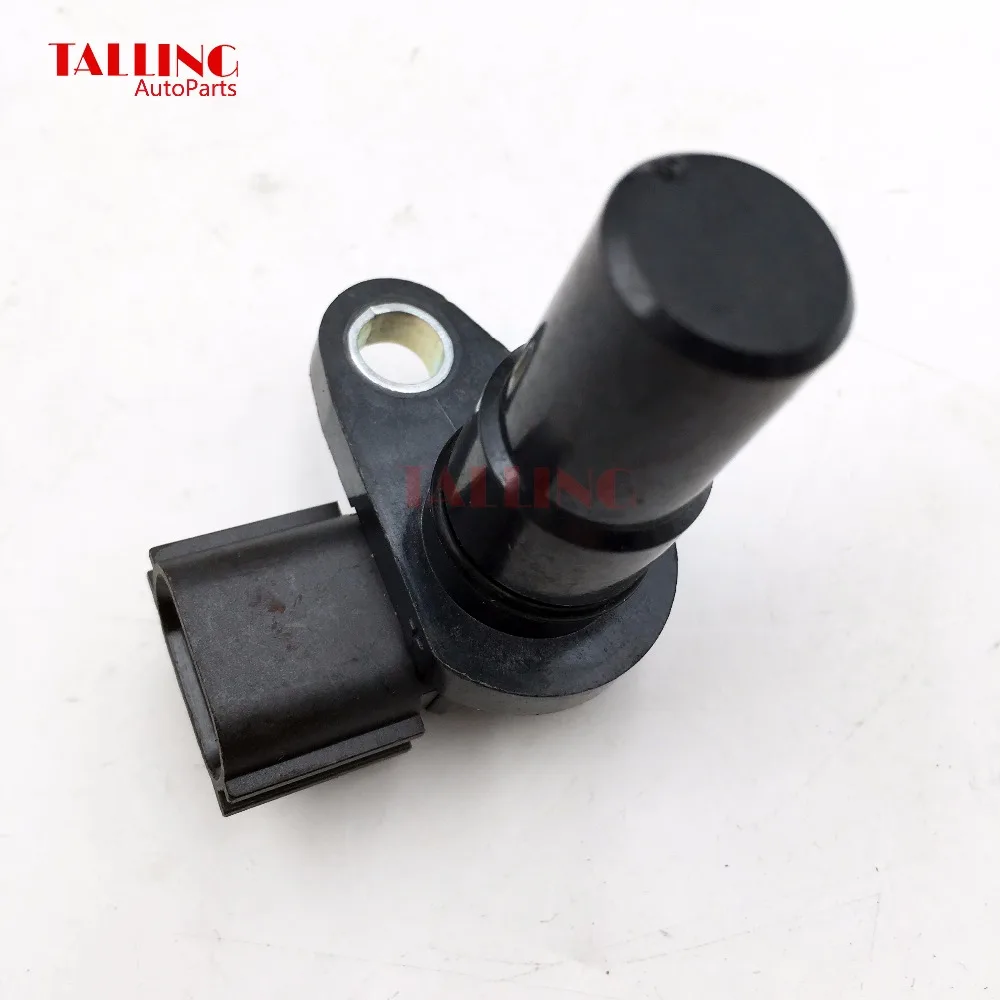

Sensor de velocidad de transmisión 31935-8E007 G4T07581 31935-X420A 31935-8E005 31935-1XF00 para Nissan Murano TIIDA inversa NV200 ALTIMA

Sensor de velo...

Ver en Aliexpress
42620-39200 42621-39200 par de entrada de transmisión y Sensor de velocidad de salida para Chrysler para Dodge para Hyundai para KIA para Mitsubishi

42620-39200 42...

Ver en Aliexpress



Funcionamiento y características principales del sensor de velocidad

  • Este tipo de sensor nos ayuda ahorrar unos cuantos pesitos ya que cuenta con la función cut-off, que evita que el vehículo consuma combustible si el conductor no esta accionando el acelerador.
  • El sensor se compone de un imán que se mueve a medida que el motor sufre una aceleración, esta acción es capaz de generar un campo magnético que inyecta corriente a la bobina.
  • Pero sin duda su función principal es que genera señales que avisan al motor que el conductor esta accionando el acelerador y como es que lo esta haciendo, por ejemplo:
    • Si el vehículo no va tan rápido, el sensor envía frecuencias bajas.
    • Por otra parte, si se conduce rápido, se envían frecuencias altas.

Como ves, el funcionamiento de este sensor es fácil de comprender ya que lo podemos relacionar fácilmente con acciones que hacemos en nuestro vehículo todos los días.



Fallas comunes del sensor de velocidad

Dentro de las fallas más comunes en este sensor podemos listar las siguientes:

  • El sensor puede fallar si simplemente existe un cableado erróneo.
  • Los conectores pueden estar sucios.
  • Entre la rueda reductora que se encarga de la lecturas y el sensor en cuestión hay oxidación o partículas de suciedad, lo que causa mediciones erróneas.
  • Otro gran problema es que la bobina quizá esta en corto circuito.



¿Cómo puedo cambiar el sensor de velocidad?

Bien ya vimos un poco de las fallas más comunes de este sensor y supongamos que deseas cambiarlo, aquí te dejo unos tips que estoy seguro te serán de mucha ayuda, pero recuerda que si no estas muy familiarizado o no tienes mucha experiencia en esto de la mecánica, por favor consulta a un especialista y tomas esto solo como consejos, no te arriesgues ni arriesgues tu patrimonio, aquí te dejo estos tips:

  • Bien para realizar una operación segura lo primero que debes hacer es desconectar la batería del vehículo para evitar riesgos.
  • Ahora mediante un gato hidráulico deberás levantar el vehículo ya que el sensor esta abajo del motor.
  • Utiliza tu desarmador para desconectar las mangueras del sistema de entrada de aire.
  • Ubica la caja del filtro y retira el perno para poder abrirla.
  • Para que puedas tener acceso al sensor de velocidad retira el conjunto de la entrada de aire y cuando veas el sensor destorníllalo y retíralo.
  • Ahora solo debes poner el engranaje del viejo sensor en el nuevo.
  • Limpia muy bien la caja del filtro y las pestañas del sensor.
  • Vuelve a conectar el sensor al conector eléctrico y también el conjunto de aire.
  • Conecta nuevamente las mangueras de vació.
  • Vuelve a conectar la batería y listo.

Excelente ya sabes ¿Cómo funciona? y cuales son las características mas importantes del sensor de velocidad, también conociste sus principales fallas y por que están importante en tu vehículo, ahora solo te pido que si te gusto, me regales una calificación mediante las estrellas y si consideras que es bueno, lo compartas en tus redes sociales, no te pierdas las próximas publicaciones.
