Bienvenidos, hoy veremos y analizaremos el funcionamiento del Sensor de Color, aprenderemos ¿Qué es? Sus principales características y donde lo puedes comprar, además, haremos un repaso de la teoría, donde veremos algunos de los tipos mas importantes y los principios que rigen a este tipo de sensor.

¿Qué es un sensor de color?

Para comprendas perfectamente a este sensor, lo primero que debo hacer es darte una definición que te ayude a comprender ¿Qué es? y darte una idea de lo que hace y lo haré de la siguiente manera.

El sensor de color es un tipo de sensor que nos permite detectar el color de una superficie a través de la emisión de luz roja, verde o azul sobre la superficie que se quiere analizar.

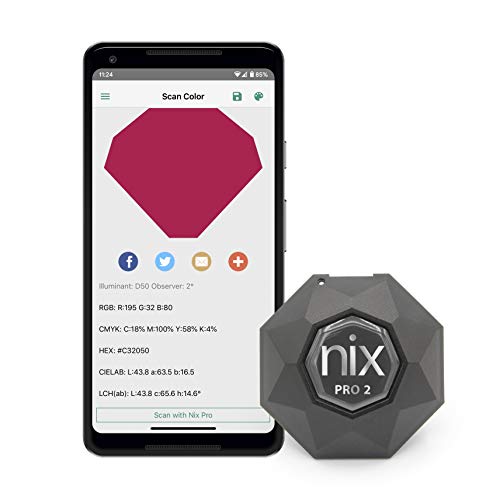

¿Dónde puedo comprar sensores de color?

En línea tenemos muchas opciones y si tu eres una persona muy ocupada comprarlo en Internet es la mejor opción ya que te llega hasta la puerta de tu casa y te ahorras mucho tiempo valioso que puedes ocupar para tus proyecto o empresa, aquí te dejo algunos productos que deberías tener.

Esto no ha sido todo, ahora hay que seguir aprendiendo, veamos la función de este tipo de sensor y sus aplicaciones.

Tipos de sensores de color

Hay varios tipos de sensores de color disponibles en el mercado, y cada uno tiene sus características, ventajas y desventajas. A continuación, se describen los tipos más comunes:

Sensores RGB

• Son los sensores de color más comunes y se utilizan en dispositivos como cámaras y monitores de computadora.
• Los sensores RGB miden la intensidad de la luz en las tres longitudes de onda primarias (rojo, verde y azul) para determinar el color.

Sensores de color de filtro interferométrico (IFCS)

• Estos sensores utilizan un conjunto de filtros interferométricos para medir la intensidad de la luz en longitudes de onda específicas.
• Estos sensores son altamente precisos y se utilizan comúnmente en aplicaciones de clasificación de color y control de calidad.

Sensores de color de matriz de filtro de Bayer

• Estos sensores se utilizan en cámaras digitales y en aplicaciones de monitoreo industrial.
• La matriz de filtro de Bayer divide la imagen en píxeles y cada píxel mide la intensidad de la luz en una de las tres longitudes de onda primarias (rojo, verde y azul).

Sensores de color de espectro completo

• Estos sensores miden la intensidad de la luz en todo el espectro visible.
• Son altamente precisos y se utilizan en aplicaciones de clasificación de color y control de calidad, pero también son más costosos que otros tipos de sensores de color.

Hay varios tipos de sensores de color disponibles en el mercado, cada uno con sus características, ventajas y desventajas. Los sensores RGB son los más comunes, pero los sensores de filtro interferométrico, de matriz de filtro de Bayer y de espectro completo también se utilizan en una variedad de aplicaciones. Es importante seleccionar el tipo de sensor de color adecuado para una aplicación específica en función de los requisitos de precisión, resolución, respuesta espectral, costo y tamaño.

¿Cómo funciona el sensor de color?

El funcionamiento del sensor de color se basa en la medición de la intensidad de la luz en diferentes longitudes de onda en el espectro visible, el sensor de color se compone de una serie de fotodiodos, filtros de color y circuitos electrónicos que procesan la señal de salida.

Lo sensores de color almacenan en su memoria valores cromáticos de referencia con los cuales obtiene el color de un objeto.

Esto es simple, este sensor emite luz RGB:

• Luz roja
• Azul
• O verde

Tal y como vimos anteriormente en los tipos que existen:

• Al pasar esta luz sobre la superficie u objeto al que deseamos analizar, se calcula las coordenadas cromáticas gracias a la radiación reflejada.
• Después se compara con los datos de referencia y listo, se tiene el color exacto de la superficie u objeto deseado.

Cuando la luz incide en el sensor de color, los filtros de color permiten que solo las longitudes de onda específicas pasen a través de ellos, cada fotodiodo se coloca detrás de un filtro de color diferente, lo que permite medir la intensidad de la luz en diferentes longitudes de onda.

El sensor de color mide la intensidad de la luz en cada fotodiodo y utiliza estos datos para calcular la cantidad de luz en cada una de las longitudes de onda específicas, los circuitos electrónicos procesan esta información y producen una salida digital que representa el color que se está midiendo.

El sensor de color puede medir la intensidad de la luz en diferentes longitudes de onda en el espectro visible, lo que permite detectar una amplia gama de colores, la precisión del sensor de color se mejora utilizando filtros de color y calibración adecuada para asegurar que la salida del sensor sea consistente y precisa.

Por lo tanto, el funcionamiento del sensor de color se basa en medir la intensidad de la luz en diferentes longitudes de onda en el espectro visible utilizando filtros de color y fotodiodos, lo que permite detectar y medir una amplia gama de colores, la precisión del sensor de color se mejora mediante la calibración adecuada para garantizar que la salida sea consistente y precisa.

¿Cómo seleccionar un sensor de color?

Al seleccionar un sensor de color, es importante considerar varios factores, como la precisión, resolución, respuesta espectral, costo y tamaño. Por ejemplo, a continuación, se describen algunos pasos para seleccionar un sensor de color adecuado para una aplicación específica:

Identificar los requisitos de la aplicación

• Es importante comprender los requisitos de la aplicación, como la precisión de color necesaria, la velocidad de medición y el rango de temperaturas de operación.
• Además, se debe tener en cuenta la fuente de luz y la geometría de medición.

Elegir el tipo de sensor

• Hay varios tipos de sensores de color disponibles, como los sensores RGB, los sensores de filtro interferométrico, los sensores de matriz de filtro de Bayer y los sensores de espectro completo.
• Es importante seleccionar el tipo de sensor adecuado en función de los requisitos de precisión, resolución, respuesta espectral, costo y tamaño.

Evaluar la precisión y la estabilidad

• Es importante evaluar la precisión y la estabilidad del sensor en la aplicación específica.
• Esto se puede hacer mediante la comparación de la salida del sensor con un estándar de referencia o mediante la realización de pruebas de repetibilidad y reproducibilidad.

Considerar el costo y la disponibilidad

• El costo y la disponibilidad del sensor también son factores importantes a considerar al seleccionar un sensor de color.
• Es importante tener en cuenta el costo del sensor, así como el costo de cualquier equipo adicional necesario para su uso, como la electrónica de procesamiento de señales.

Evaluar el soporte técnico y la documentación

• Es importante evaluar el soporte técnico y la documentación disponibles para el sensor de color.
• Es útil contar con documentación detallada, manuales de usuario, software de calibración y herramientas de diagnóstico para asegurar que el sensor se pueda utilizar y mantener adecuadamente.

Por lo tanto, al seleccionar un sensor de color, es importante considerar los requisitos de la aplicación, elegir el tipo de sensor adecuado, evaluar la precisión y la estabilidad del sensor, considerar el costo y la disponibilidad, y evaluar el soporte técnico y la documentación disponibles. Tomar en cuenta estos factores puede ayudar a asegurar que el sensor de color seleccionado sea adecuado para la aplicación específica y pueda proporcionar mediciones precisas y confiables.

Calibración del sensor de color

La calibración del sensor de color es un proceso importante que permite ajustar el sensor para obtener mediciones precisas y repetibles, la calibración se realiza comparando la salida del sensor con una fuente de referencia conocida y ajustando los parámetros del sensor para minimizar cualquier desviación o error.

A continuación, se describen los pasos generales para calibrar un sensor de color:

Selección de la fuente de referencia

• Se debe seleccionar una fuente de referencia que tenga un espectro conocido y estable.
• Por ejemplo, se puede utilizar una fuente de luz blanca de laboratorio o un estándar de color.

Establecimiento de las condiciones de iluminación

• Se deben establecer las condiciones de iluminación adecuadas para la fuente de referencia y el sensor.
• Esto puede incluir el control de la intensidad y la temperatura de la luz, así como la eliminación de cualquier interferencia ambiental.

Medición de la salida del sensor

• Se debe medir la salida del sensor para una serie de muestras de referencia.
• Esto permitirá crear un perfil del sensor y evaluar cualquier desviación o error.

Ajuste de los parámetros del sensor

• Se deben ajustar los parámetros del sensor, como el balance de blancos y la ganancia, para minimizar cualquier desviación o error en la medición.

Verificación de la precisión

• Se debe verificar la precisión del sensor después de la calibración, utilizando una fuente de referencia adicional o realizando mediciones de comparación.

Documentación y seguimiento

• Es importante documentar la calibración y llevar un registro de las mediciones y los ajustes realizados.
• Además, se deben programar verificaciones regulares para asegurar que el sensor siga siendo preciso y confiable.

La calibración del sensor de color es un proceso importante que permite ajustar el sensor para obtener mediciones precisas y repetibles, la calibración se realiza comparando la salida del sensor con una fuente de referencia conocida y ajustando los parámetros del sensor para minimizar cualquier desviación o error. Debes tener en cuenta que estos pasos pueden ayudarte a asegurar mediciones precisas y confiables del sensor de color, pero cada caso es particular y quizá requiera pasos o configuraciones adicionales.

Comportamiento de la luz en un sensor de color

Según el tipo de luz emitida y recibida por los objetos que se desea sensar, podemos establecer lo siguiente, según la tonalidad de color del objeto a sensar:

1. Objeto Rojo, solo refleja la luz roja.
2. Amarillo, es capaz de reflejar luz roja y verde.
3. Verde, solo refleja luz verde.
4. Azul, refleja luz azul.
5.  Blanco , es capaz de reflejar los tres tipos de luz, rojo, verde y azul.
6. Negro, este color absorbe prácticamente cualquier tipo de luz, por lo que no hay reflejo.

Esto es muy importante durante la medición, ya que con esta relación de luz recibida, se puede distinguir aspectos del objeto que se esta sensando.

Características importantes

Ya hemos visto información importante, no obstante, existen dos características que debes tomar en cuenta al adquirir un sensor de color, o cualquier otro tipo:

1. Velocidad del sensor, es la capacidad del sensor para procesar información.
2. Tipo de respuesta, la salida del sensor es importante, ya que, si cuenta con una salida completamente diferente al sistema donde lo deseas montar, tendrás que realizar ajustes extras.

Aplicaciones del sensor de color

Este tipo de sensor es sumamente utilizado en la industria ya que muchos productos que se fabrican en masa deben mantener la identidad de la marca, de lo cual, el color es un punto vital e importante.

• Todos los productos de una marca deben distribuirse exactamente con el mismo color.

Para esto se utilizan instrumentos que tienen integrado sensores de colores que determinan que los productos o al menos la muestra que se toma tienen el mismo color, en muchas empresas este proceso forma parte de su control de calidad y es una prueba que determina si salen o no los productos a los puntos de distribución y venta.

Control de calidad en la industria alimentaria

• El sensor de color se utiliza para inspeccionar alimentos y bebidas en busca de defectos o variaciones en el color, lo que ayuda a garantizar la calidad y la uniformidad del producto final.

Automoción

• El sensor de color se utiliza en la pintura de coches, para detectar variaciones en el color, asegurando así que el color sea uniforme en todas las partes del vehículo.

Electrónica

• En la industria electrónica, el sensor de color se utiliza para la identificación y clasificación de componentes electrónicos según su color.

Textiles

• El sensor de color se utiliza en la fabricación de telas y prendas de vestir para asegurar que los colores sean uniformes y consistentes.

Industria farmacéutica

• El sensor de color se utiliza en la fabricación de medicamentos y productos farmacéuticos, para garantizar que los productos tengan el color correcto y sean identificables.

Impresión

• En la impresión, el sensor de color se utiliza para asegurar que la calidad y la precisión del color sean consistentes en todos los trabajos de impresión.

Automatización industrial

• El sensor de color se utiliza para la detección y clasificación automática de objetos según su color, en procesos de ensamblaje y fabricación.

Seguridad

• El sensor de color se utiliza en sistemas de seguridad y vigilancia para detectar colores específicos y alertar a los operadores en caso de detectar un color no deseado.

El sensor de color tiene una amplia gama de aplicaciones en diferentes sectores industriales, que incluyen control de calidad en la industria alimentaria, automoción, electrónica, textiles, industria farmacéutica, impresión, automatización industrial y seguridad.

Cuidado y mantenimiento del sensor de color

El cuidado y mantenimiento adecuado del sensor de color es esencial para asegurar su correcto funcionamiento y prolongar su vida útil. A continuación, se presentan algunos consejos importantes a tener en cuenta:

• Proteger el sensor de color de la luz solar directa: la luz solar directa puede afectar la precisión del sensor de color, por lo que se recomienda protegerlo de la exposición directa al sol.
• Limpieza regular: Es importante mantener el sensor de color limpio y libre de polvo, suciedad y otros contaminantes que puedan afectar su precisión. La limpieza regular puede realizarse con un paño suave y seco, o con productos específicos de limpieza para sensores de color.
• Calibración regular: La calibración del sensor de color es importante para asegurar su precisión. La frecuencia de calibración dependerá del tipo de sensor y de las condiciones de uso, pero generalmente se recomienda realizarla al menos una vez al año.
• Evitar impactos y golpes: El sensor de color es un componente delicado y sensible, por lo que se debe evitar su exposición a impactos y golpes que puedan dañarlo.
• Almacenamiento adecuado: Cuando el sensor de color no esté en uso, se debe almacenar en un lugar seco, protegido de la luz solar directa y de otros contaminantes.

El cuidado y mantenimiento adecuado del sensor de color incluye la protección contra la luz solar directa, la limpieza regular, la calibración regular, la prevención de impactos y golpes, y el almacenamiento adecuado. Al seguir estas prácticas, se puede asegurar un rendimiento óptimo y una vida útil prolongada del sensor de color.

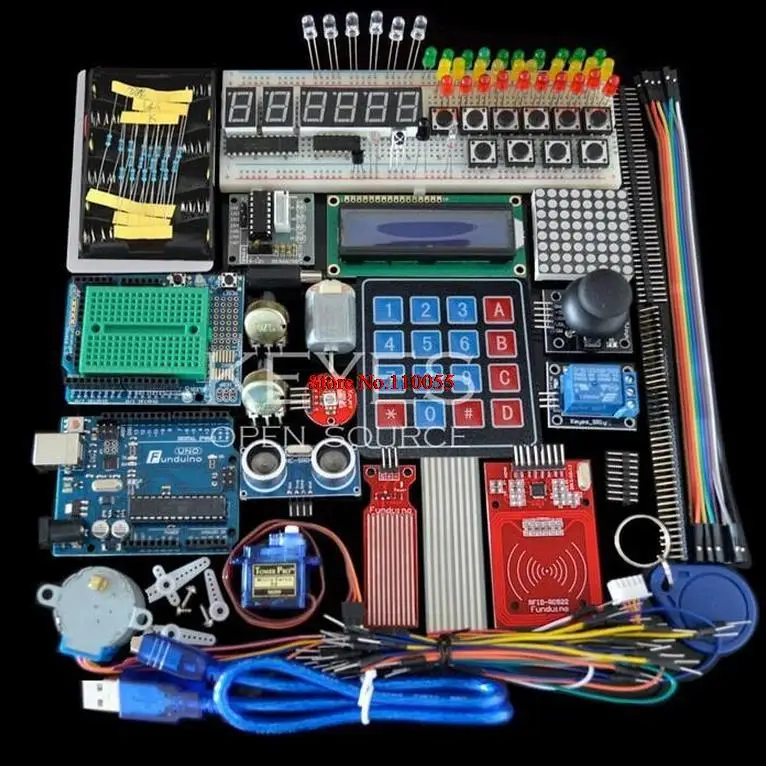

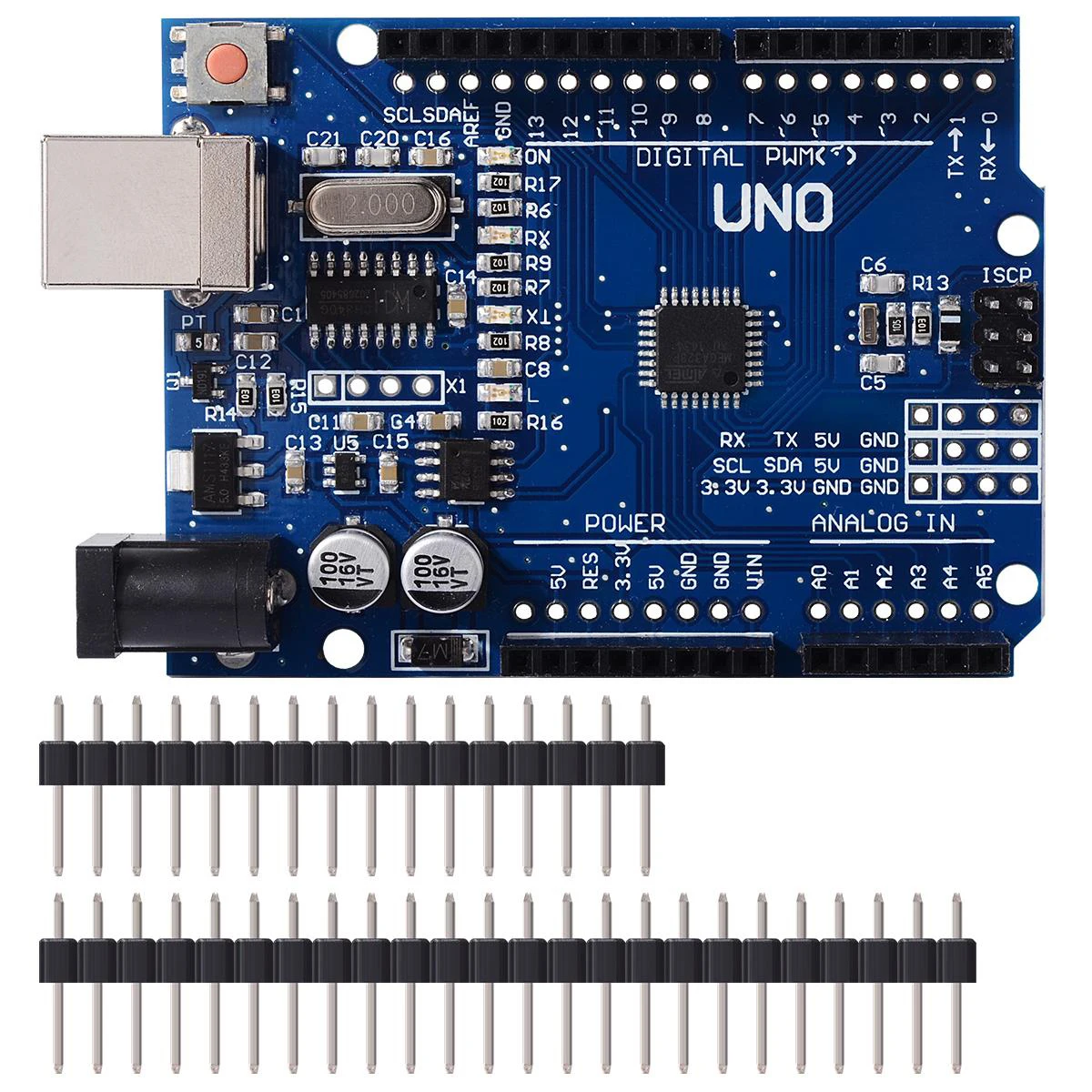

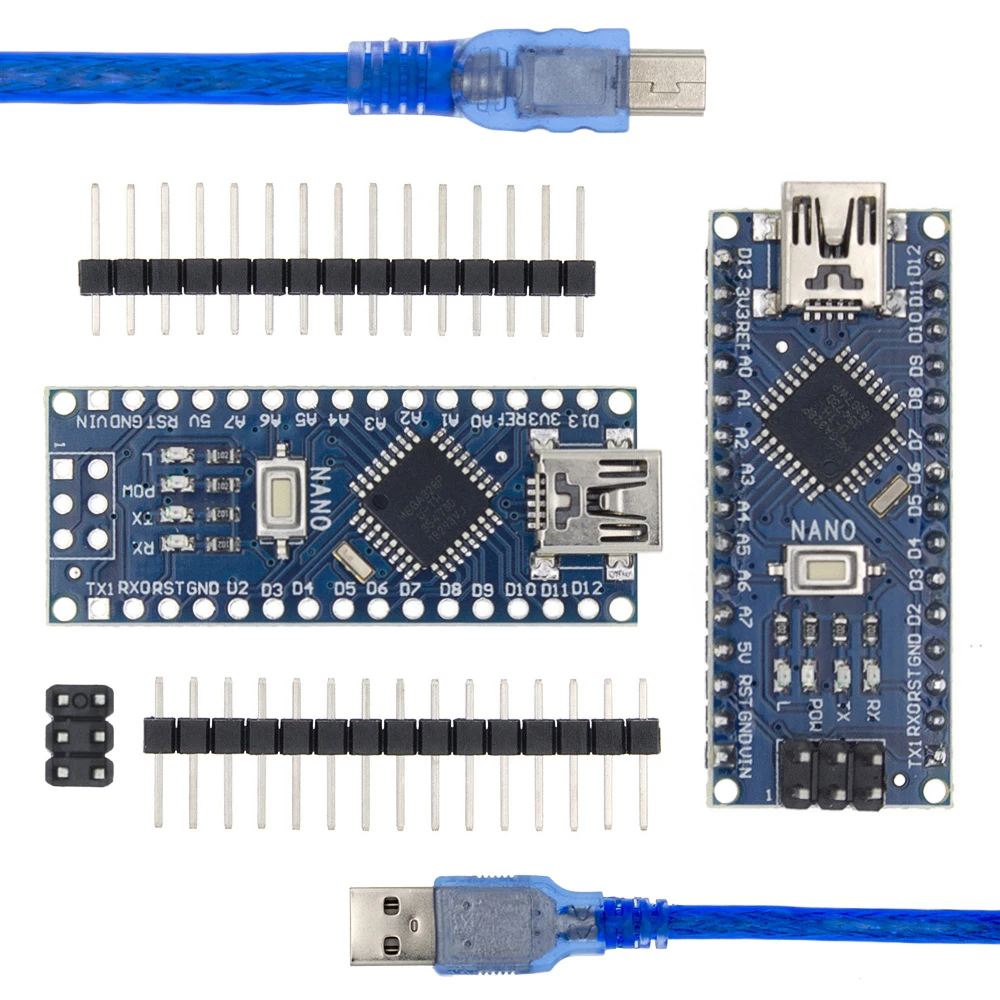

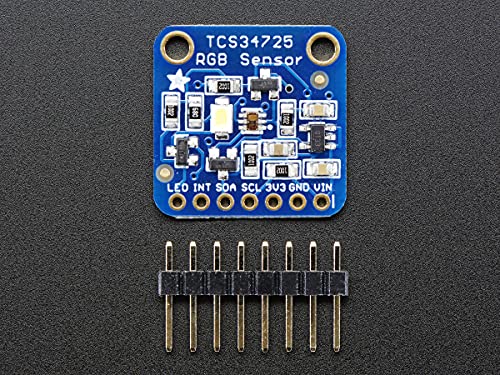

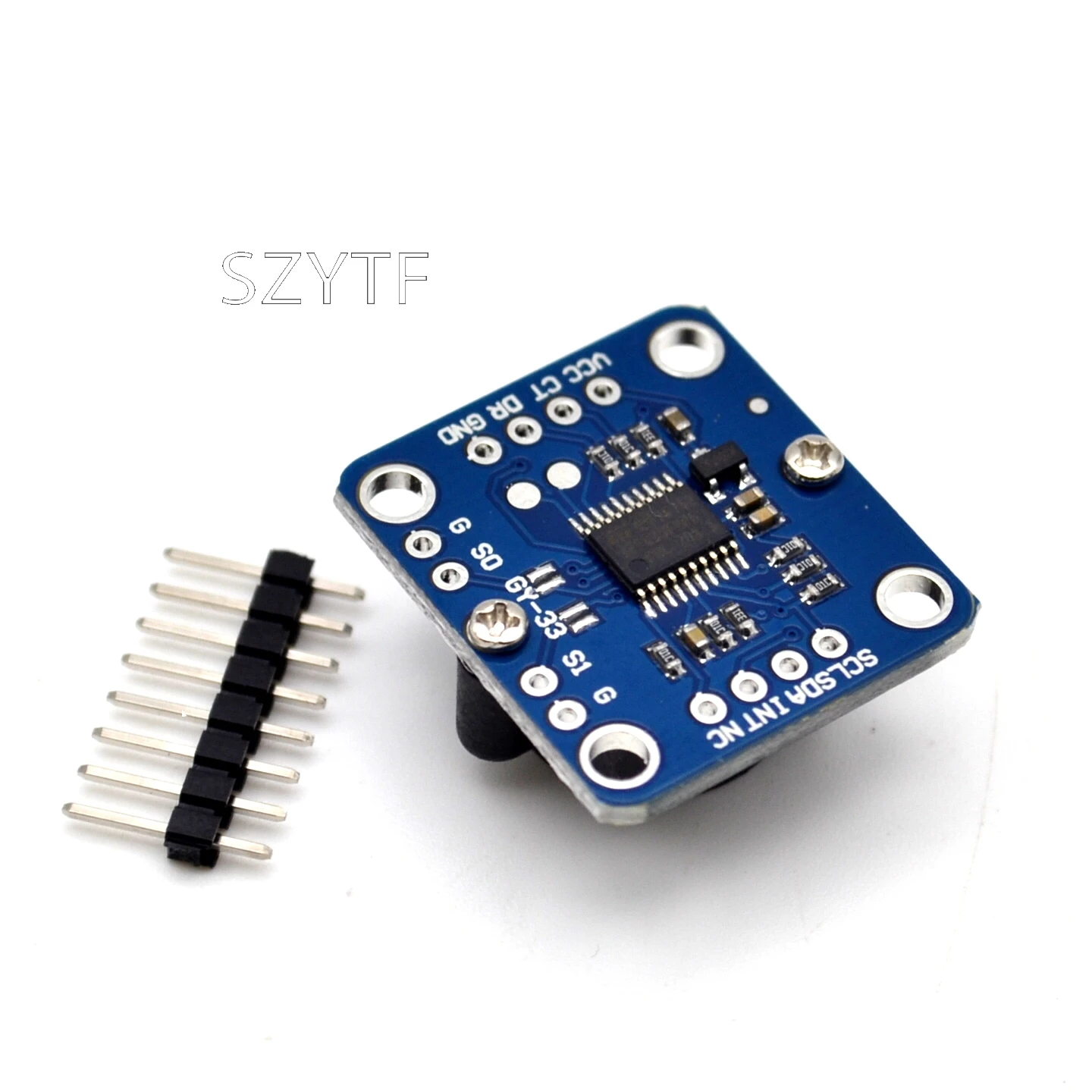

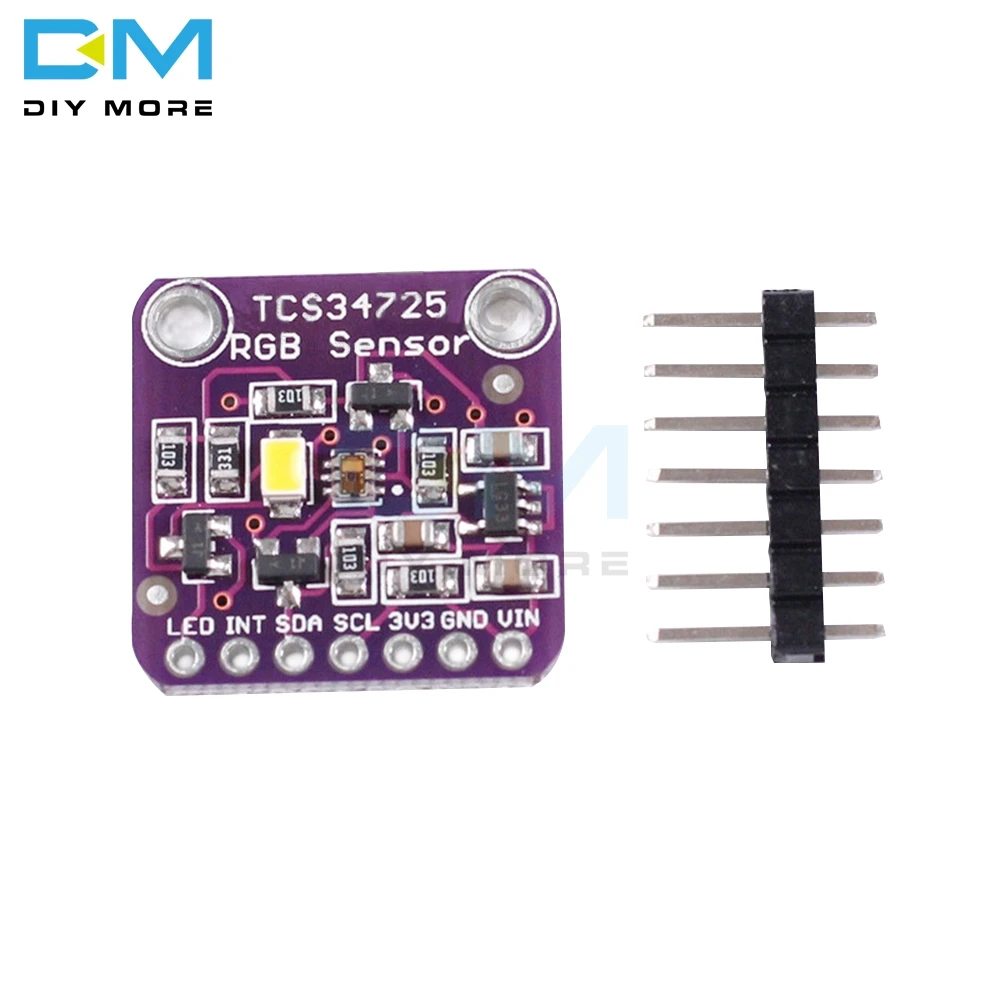

Sensores de color con Arduino

Sin duda una de las aplicaciones mas importante es el empleo de sensores en proyectos con el famoso Arduino, muchos ingenieros y estudiantes realizan practicas ya sea para crear nuevos controles de calidad o durante su formación como estudiantes, por ejemplo, si eres estudiante y estas buscando información sobre estos detectores de color te recomiendo el siguiente componente.

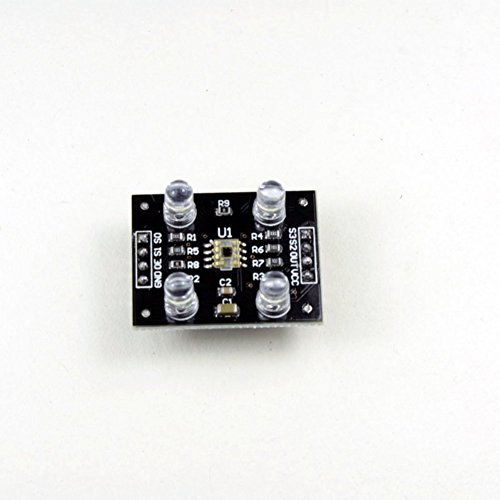

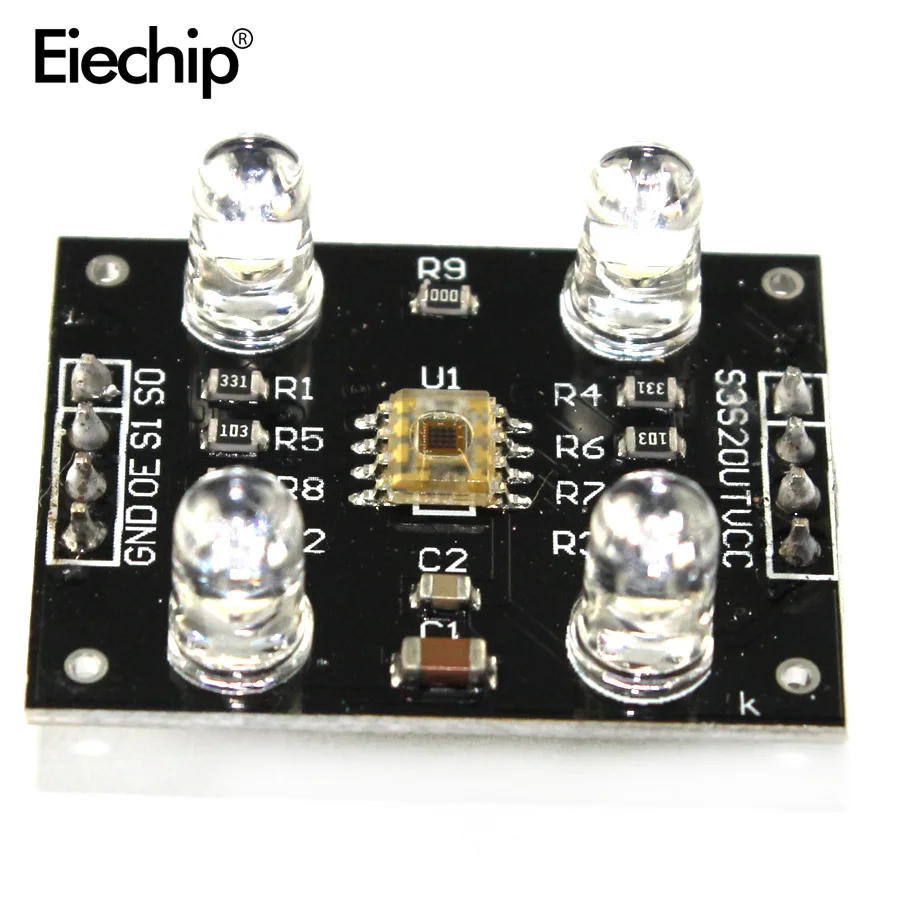

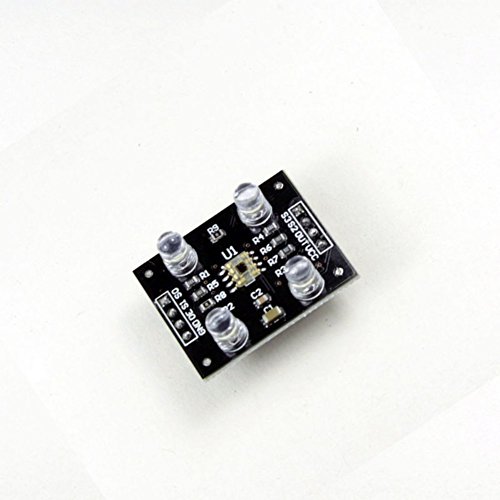

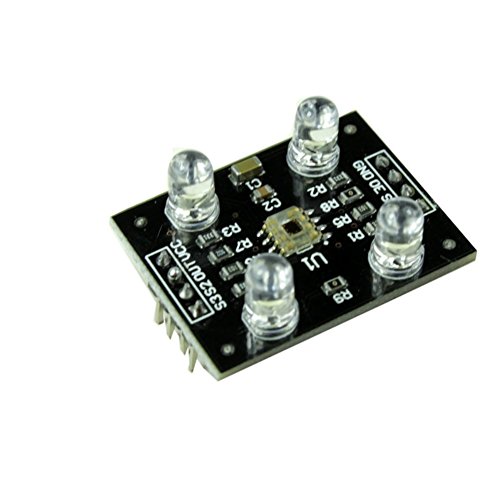

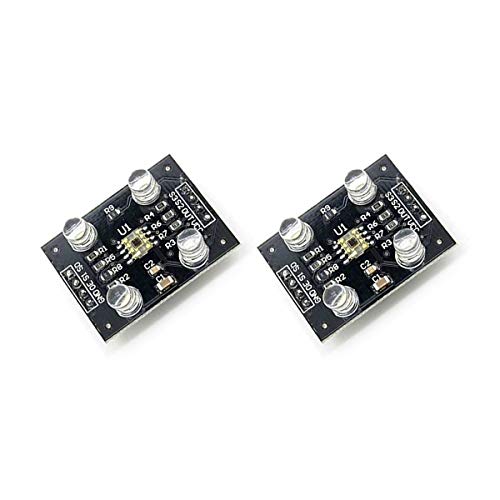

Ejemplo de sensor de color TCS230/TCS3200 con Arduino

//Librería para el TCS230/TCS3200
#include <Adafruit_TCS3200.h>

//Declaración de pines
const int S0 = 3;
const int S1 = 4;
const int S2 = 5;
const int S3 = 6;
const int OUT = 7;

//Inicialización del sensor
Adafruit_TCS3200 colorSensor(S2, S3, OUT, S0, S1);

void setup() {
  Serial.begin(9600); //Inicialización del monitor serial
  colorSensor.begin(); //Inicialización del sensor
}

void loop() {
  //Lectura del color
  uint16_t red, green, blue;
  colorSensor.readRGB(&red, &green, &blue);

  //Imprimir valores en el monitor serial
  Serial.print("Red: ");
  Serial.print(red);
  Serial.print(" Green: ");
  Serial.print(green);
  Serial.print(" Blue: ");
  Serial.println(blue);

  //Pausa de 500ms
  delay(500);
}

Este código utiliza la librería Adafruit_TCS3200 para interactuar con el sensor TCS230/TCS3200. Se define la conexión de los pines S0, S1, S2, S3 y OUT del sensor con los pines digitales del Arduino. En el setup, se inicializa la comunicación serial y el sensor. En el loop, se realiza la lectura de los valores de rojo, verde y azul del sensor, y se imprimen en el monitor serial con una pausa de medio segundo.

Es importante recordar que la conexión de los pines y la configuración de los parámetros del sensor pueden variar dependiendo del modelo y marca del sensor de color que se esté utilizando.

Ya tienes bastantes datos y productos que podrás comprar ahora mismo, espero verte pronto de nuevo por aquí para seguir aprendiendo.
